МоАЗ-75051

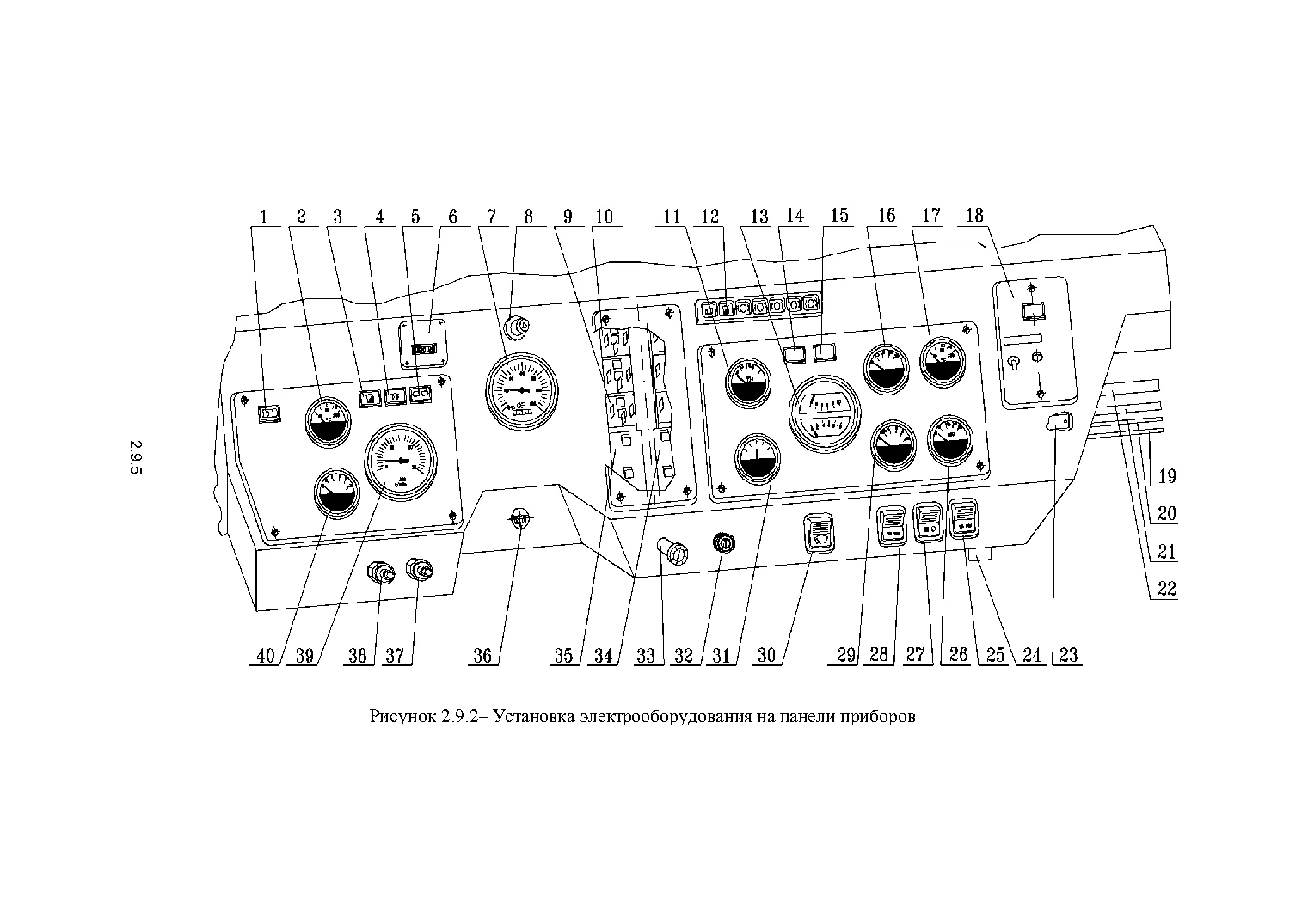

2.9.2 Установка электрооборудования на панели приборов
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 2212.3803-20 | Лампа контрольная засорен- ности воздушного фильтра | 1 | Узнать цену ↗ |
| 2 | ЭИ 8058-2 | Приемник указателя темпе- ратуры охлаждающей жид- кости двигателяУК 171М | 1 | Узнать цену ↗ |
| - | А 24-2 | Лампа | 2 | Узнать цену ↗ |
| 3 | 2212.3803-24 | Лампа контрольная засорен- ности масляного фильтра | 1 | Узнать цену ↗ |
| 4 | 2212.3803-17 | Лампа контрольная ЭФУ | 1 | Узнать цену ↗ |
| 5 | 2212.3803-07 | Лампа контрольная «поворо- ты» | 1 | Узнать цену ↗ |
| 6 | СВН-1 | Счетчик времени наработкиСНВ2-02 | 1 | Узнать цену ↗ |
| 7 | СП 153 | Указатель спидометра | 1 | Узнать цену ↗ |
| - | А 24-2 | Лампа | 2 | Узнать цену ↗ |
| 8 | 32.3710 | Включатель аварийной сиг- нализации | 1 | Узнать цену ↗ |
| 9 | 901.3747 | Реле (сигналов, заднего хода, ЭФУ, блокировки «массы», блокировки генератора, сиг- налов СТОП) | 6 | Узнать цену ↗ |
| 10 | РС 493 | Прерыватель (реле заднего хода, лампы стояночного тормоза) | 2 | Узнать цену ↗ |
| 11 | ЭИ 8057 | Приемник указателя уровня топливаУБ 170М | 1 | Узнать цену ↗ |
| — | А 24-2 | Лампа | 2 | Узнать цену ↗ |
| 12 | ПД 512 | Блок контрольных ламп | 1 | Узнать цену ↗ |
| 13 | ДИ 8002 | Приемник указателя давле- ния воздухаУК 168 | 1 | Узнать цену ↗ |
| - | А 24-2 | Лампа | 2 | Узнать цену ↗ |
| 14 | 2212.3803-56 | Лампа контрольная блоки- ровки гидротрансформатора | 1 | Узнать цену ↗ |
| 15 | 2212.3803-46 | Лампа контрольная аварий- ной системы РУ | 1 | Узнать цену ↗ |
| 16 | ЭИ 8059-6 | Приемник указателя главно- го давления ГМП11.3829 | 1 | Узнать цену ↗ |
| - | А 24-2 | Лампа | 1 | Узнать цену ↗ |
| - | А 24-2 | Лампа | 1 | Узнать цену ↗ |
| 18 | - | Щиток аварийной системы РУ | 1 | Узнать цену ↗ |
| 19 | - | Жгут питания приборов | 1 | Узнать цену ↗ |
| 20 | - | Жгут освещения приборов | 1 | Узнать цену ↗ |
| 21 | - | Жгут проводов основной | 1 | Узнать цену ↗ |
| 22 | - | Жгут проводов контрольных ламп и приборов ГМП | 1 | Узнать цену ↗ |
| 23 | - | Установка реле переключа- теля | 1 | Узнать цену ↗ |
| 24 | 47К | Розетка штепсельная | 1 | Узнать цену ↗ |
| 25 | ВК 343.01.11 | Выключатель отопителя до- полнительныйПри уста- новке зад- него отопи- теля | 1 | Узнать цену ↗ |
| - | 5336-3710015 | Рамка выключателя | 1 | Узнать цену ↗ |
| 26 | ЭИ 8059-8 | Приемник указателя давле- ния в РУ16.3810 | 1 | Узнать цену ↗ |
| - | А 24-2 | Лампа | 2 | Узнать цену ↗ |
| 27 | ВК 343.01.02 | Включатель фары поворот- ной | 1 | Узнать цену ↗ |
| - | 5336-3710015 | Рамка выключателя | 1 | Узнать цену ↗ |
| 28 | ВК 343.01.11 | Выключатель отопителя пе- реднего | 1 | Узнать цену ↗ |
| - | 5336-3710015 | Рамка выключателя | 1 | Узнать цену ↗ |
| 29 | ЭИ 8059-4 | Приемник указателя давле- ния масла в гидротрансфор- матореУК 170М | 1 | Узнать цену ↗ |
| - | А 24-2 | Лампа | 2 | Узнать цену ↗ |
| 30 | 581.3710-01 | Переключатель света | 1 | Узнать цену ↗ |
| 31 | ЭИ 8006-1 | ВольтметрАП 171А | 1 | Узнать цену ↗ |
| 32 | 1202.3704 | Выключатель стартера и приборовВК 353 | 1 | Узнать цену ↗ |
| - | 5336-3708096 | Гайка | 1 | Узнать цену ↗ |
| 33 | ВК 416Б-01 | Включатель освещения щит- ка приборов с реостатом | 1 | Узнать цену ↗ |
| - | 374373 | Гайка | 1 | Узнать цену ↗ |
| - | 5428-3710022 | Ручка выключателя | 1 | Узнать цену ↗ |
| 34 | 738.3747-20 | Реле блокировки реле вклю- чения стартера | 1 | Узнать цену ↗ |
| 36 | СД ЭФУ | Сопротивление добавочное12.3741 | 1 | Узнать цену ↗ |
| 37 | ВК 12-1-01 | Выключатель кнопочный ЭФУ | 1 | Узнать цену ↗ |
| 38 | ВК 12-1-01 | Выключатель кнопочный «массы» АКБ | 1 | Узнать цену ↗ |
| 39 | ПТ 8040 | Указатель тахометра элек- тронный25.3813 | 1 | Узнать цену ↗ |
| - | А 24-2 | Лампа | 1 | Узнать цену ↗ |
| 40 | ЭИ 8059-4 | Приемник указателя давле- ния масла в двигателеУК 170М | 1 | Узнать цену ↗ |
| - | А 24-2 | Лампа | 2 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
75051-3902020 КДС; страницы PDF 157, 159, 160
