МоАЗ-75051

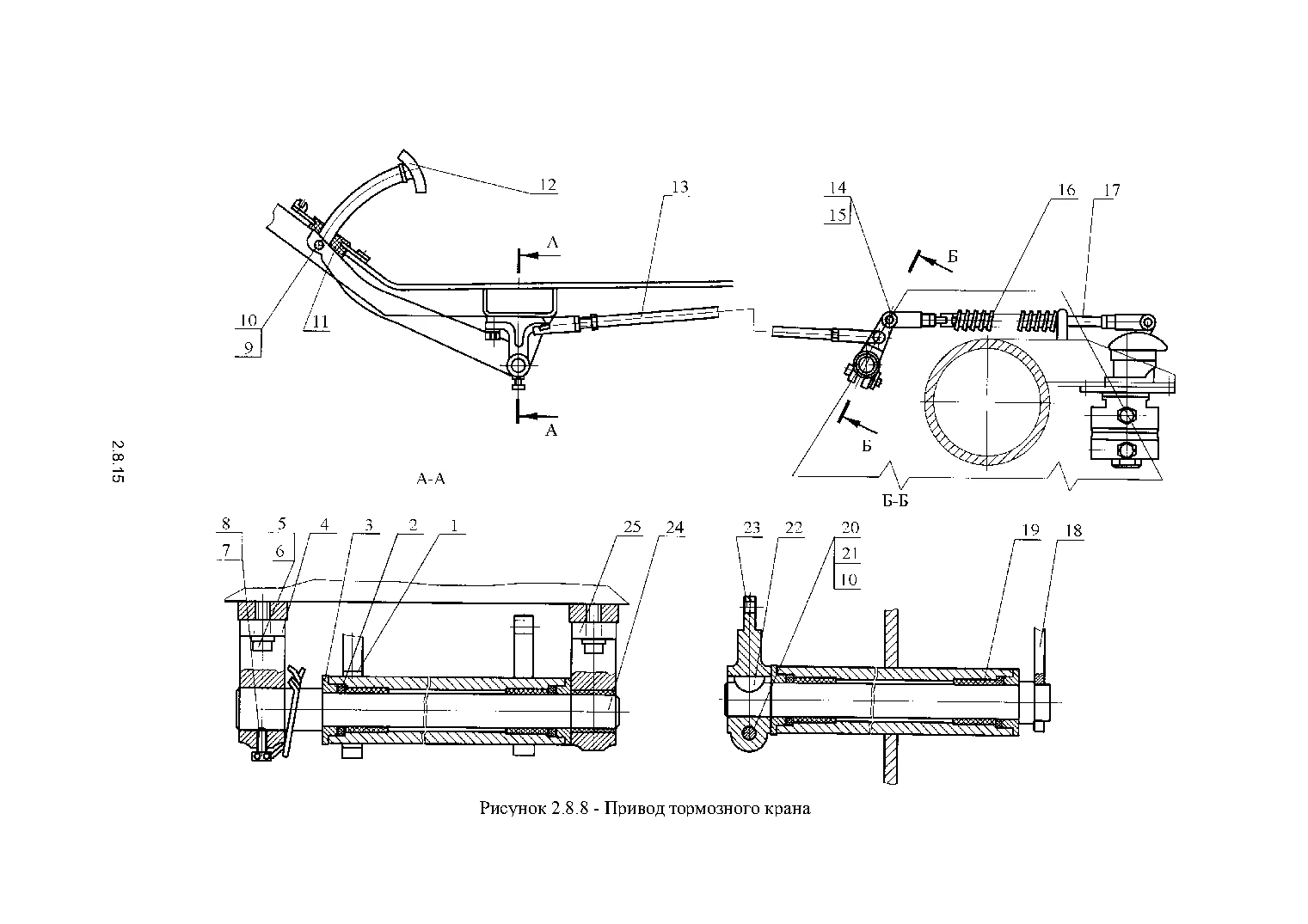

2.8.8 Привод тормозного крана
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 7505-3504013 | Основание педали | 1 | Узнать цену ↗ |
| 2 | 7502-3504026 | Набивка сальника | 4 | Узнать цену ↗ |
| 3 | 7502-3504025 | Шайба | 4 | Узнать цену ↗ |
| 4 | 546В-3504050 | Кронштейн | 1 | Узнать цену ↗ |
| 5 | 201542 | Болт М12х35 | 4 | Узнать цену ↗ |
| 6 | 252137 | Шайба 12 ОТ | 4 | Узнать цену ↗ |
| 7 | 446901 | Винт установочный | 1 | Узнать цену ↗ |
| 8 | 258253 | Шплинт 1,2х175 | 1 | Узнать цену ↗ |
| 10 | 252135 | Шайба 10 ОТ | 2 | Узнать цену ↗ |
| 11 | 500-1602035 | Буфер педали | 1 | Узнать цену ↗ |
| 12 | 5335-3504015 | Педаль | 1 | Узнать цену ↗ |
| 13 | 7505-3504052 | Тяга педали тормоза | 1 | Узнать цену ↗ |
| 14 | 260088 | Палец 12х38 | 4 | Узнать цену ↗ |
| 15 | 258054 | Шплинт 4х32 | 4 | Узнать цену ↗ |
| 16 | 546П-1602094 | Пружина | 1 | Узнать цену ↗ |
| 17 | 7505-3504065 | Тяга тормозного крана | 1 | Узнать цену ↗ |
| 18 | 7505-3504058 | Рычаг с валиком | 1 | Узнать цену ↗ |
| 19 | 546-1602069 | Втулка | 4 | Узнать цену ↗ |
| 20 | 200319 | Болт М10х50 | 1 | Узнать цену ↗ |
| 21 | 250512 | Гайка М10 | 1 | Узнать цену ↗ |
| 22 | 448433 | Шпонка 5х10 | 1 | Узнать цену ↗ |
| 23 | 6401-3504060 | Рычаг | 1 | Узнать цену ↗ |
| 24 | 7505-3504020 | Ось | 1 | Узнать цену ↗ |
| 25 | 6401-3504048 | Кронштейн | 1 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
75051-3902020 КДС; страницы PDF 150, 153
