МоАЗ-75051

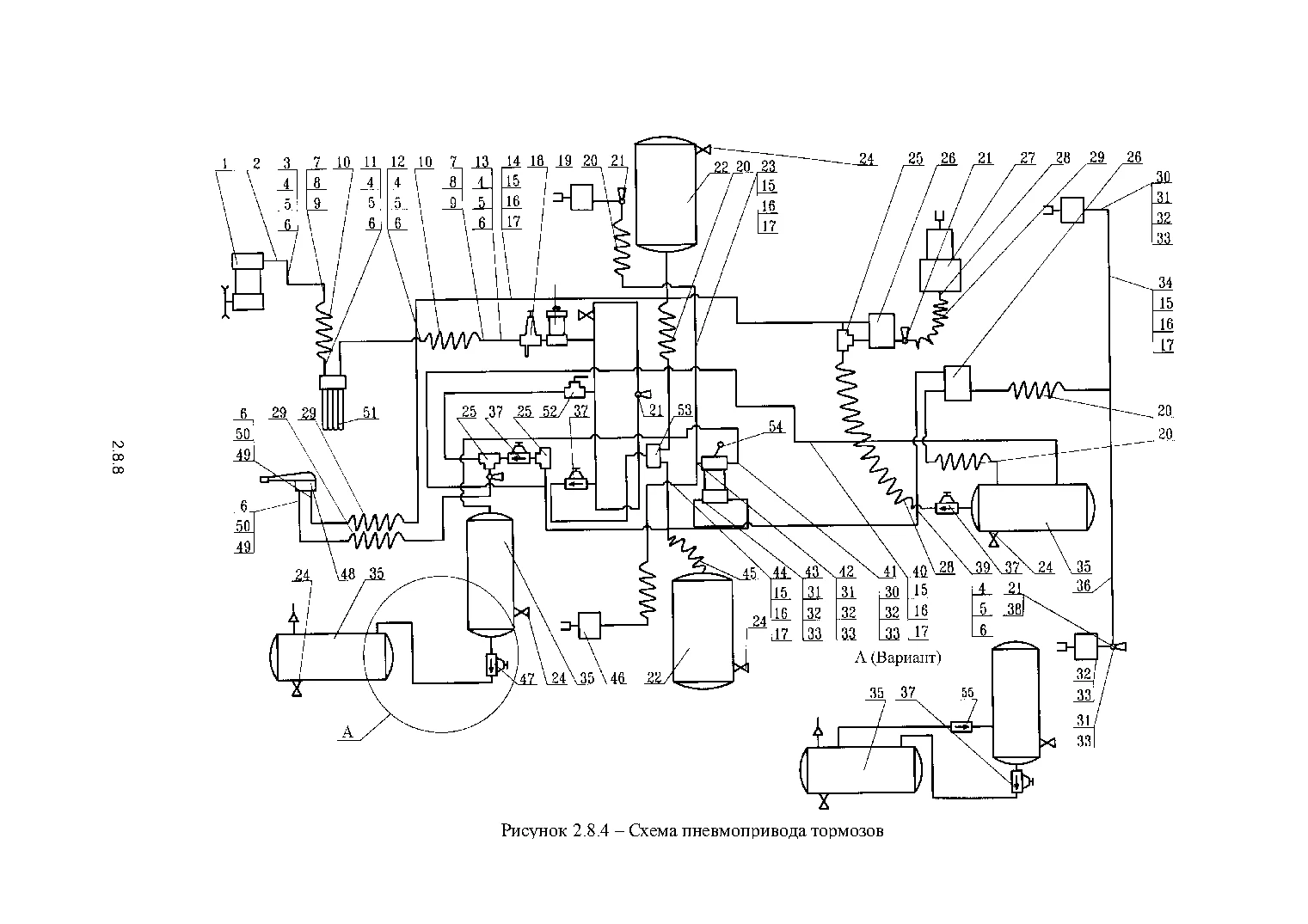

2.8.4 Схема пневмопривода тормозов

2.8.4 Схема пневмопривода тормозов — страница 145
Страница 145. Нажмите на схему, чтобы открыть её в полном размере.

Детали на схеме

Поз.Каталожный номерНаименованиеКоличество на узелЗапрос
16441-3500009Установка компрессора1Узнать цену ↗
2379652Угольник1Узнать цену ↗
375051-3506207Воздухопровод1Узнать цену ↗
4379700Гайка соединительная22Узнать цену ↗
5379256Муфта конусная22Узнать цену ↗
6012-016-25-2-3Кольцо24Узнать цену ↗
7546П-3506405Хомутик4Узнать цену ↗
8201422Болт М6х254Узнать цену ↗
9374180Гайка специальная4Узнать цену ↗
10546П-3509247Рукав2Узнать цену ↗
117505-3506211Воздухопровод1Узнать цену ↗
127505-3506216Воздухопровод1Узнать цену ↗
137505-3506213Воздухопровод1Узнать цену ↗
147505-3506329Воздухопровод1Узнать цену ↗
15405641Гайка соединительная40Узнать цену ↗
16379254Муфта конусная40Узнать цену ↗
17009-012-19-2-3Кольцо40Узнать цену ↗
1811.3512010Регулятор давления1Узнать цену ↗
1911.3515150-10Противозамерзатель1Узнать цену ↗
207405-3506085Рукав гибкий5Узнать цену ↗
2113.3515310Клапан контрольного вы- вода5Узнать цену ↗
227505-3513015Ресивер Б402Узнать цену ↗
237505-3506284Воздухопровод правый1Узнать цену ↗
24100-3513110Кран слива конденсата6Узнать цену ↗
25100-3562010Клапан двухмагистральныйдо 1.12 983Узнать цену ↗
—64221-3562010Клапан двухмагистральныйс 1.12 983Узнать цену ↗
2611.3518010Клапан ускорительныйдо 1.12 982Узнать цену ↗
—64221-3518010Клапан ускорительныйс 1.12.982Узнать цену ↗
277505-3519010-01Энергоаккумулятор пружин- ный1Узнать цену ↗
28449372Угольник1Узнать цену ↗
296401-3506060Рукав гибкий4Узнать цену ↗
30402741Угольник6Узнать цену ↗
31374939Гайка31Узнать цену ↗
32376145Шайба80Узнать цену ↗
33020-025-30-2-3Кольцо80Узнать цену ↗
347505-3506300Воздухопровод правый1Узнать цену ↗
355336-3513015Ресивер Б203Узнать цену ↗
367505-3506301Воздухопровод левый1Узнать цену ↗
386442-3506486Тройник2Узнать цену ↗
397505-3506293Воздухопровод1Узнать цену ↗
407505-3506297Воздухопровод1Узнать цену ↗
417505-3506466-10Крестовина2Узнать цену ↗
426401-3506147Тройник3Узнать цену ↗
43402776Угольник2Узнать цену ↗
447505-3506285Воздухопровод левый1Узнать цену ↗
457406-3506095Рукав гибкий1Узнать цену ↗
466441-3519110Цилиндр тормозной4Узнать цену ↗
4712.3515010Клапан защитный одинар- ный с обратным потоком1Узнать цену ↗
48100-3537010Кран тормозной обратного действия с ручным управ- лением1Узнать цену ↗
49375919Шайба2Узнать цену ↗
50404249Штуцер2Узнать цену ↗
5111.3511010-01Водоотделитель1Узнать цену ↗
5212.3520010-10Кран разобщительный1Узнать цену ↗
53100-3515110Клапан защитный двойной1Узнать цену ↗
54100-3514008Кран тормозной1Узнать цену ↗
556422-3515210Клапан обратныйпри отсутствии поз. 471Узнать цену ↗

Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.

75051-3902020 КДС; страницы PDF 144, 146
