МоАЗ-75051

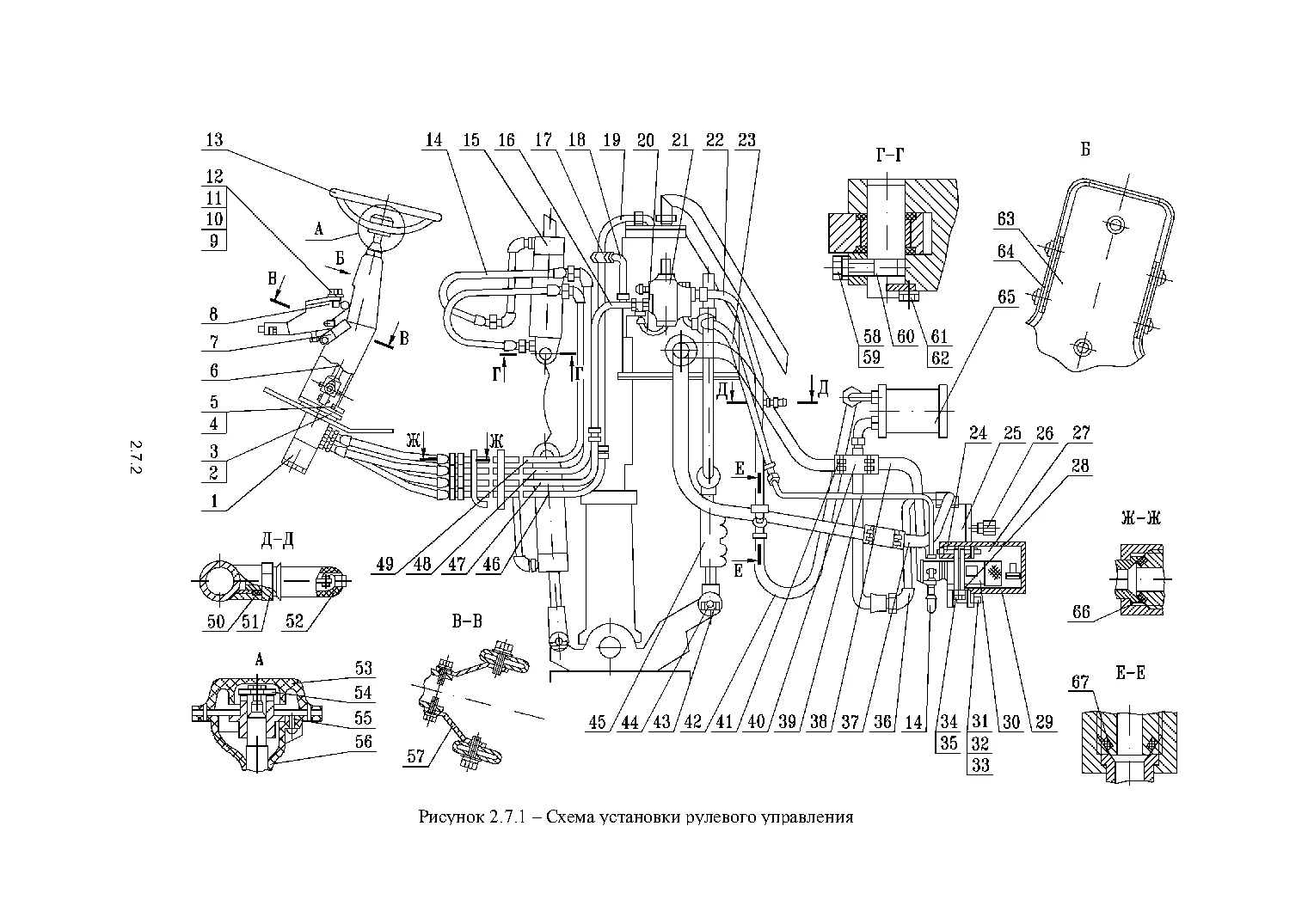

2.7.1 Схема установки рулевого управления

2.7.1 Схема установки рулевого управления — страница 125
Страница 125. Нажмите на схему, чтобы открыть её в полном размере.

Детали на схеме

Поз.Каталожный номерНаименованиеКоличество на узелЗапрос
17505-3400010-10Руль гидравлический с ар- матурой1Узнать цену ↗
2201495Болт М10х2014Узнать цену ↗
3252136Шайба 10 ОТ20Узнать цену ↗
4220109Винт М6х259Узнать цену ↗
5252004Шайба 613Узнать цену ↗
67505-3401300Вал карданный1Узнать цену ↗
75336-3403090-10Ручкадо 05.06.2000 г.1Узнать цену ↗
—64221-3403090Ручкас 05.06.2000 г.1Узнать цену ↗
87505-3403008Кронштейн с колонкойдо 05.06.2000 г.1Узнать цену ↗
—6908-3403008-01Кронштейн с колонкойс 05.06.2000 г.1Узнать цену ↗
9252005Шайба 88Узнать цену ↗
10252135Шайба 8 Т4Узнать цену ↗
11250510Гайка М84Узнать цену ↗
12201456Болт М8х204Узнать цену ↗
135320-3402015-01Колесо рулевое в сборедо 05.06.2000 г.1Узнать цену ↗
—80-3402015Колесо рулевое в сборес 05.06.2000 г.1Узнать цену ↗
146908-3408040-10Рукав с заделками11Узнать цену ↗
157505-3405005Гидроцилиндр с арматурой2Узнать цену ↗
167505-3408034Гидропровод нагнетатель- ный1Узнать цену ↗
177505-3406005Клапан предохранительный1Узнать цену ↗
187505-3408070Гидропровод сливной1Узнать цену ↗
197505-3408050Гидропровод сливной1Узнать цену ↗
207915-3408114Рукав высокого давления1Узнать цену ↗
217505-3435005-20Клапан приоритетный с ар- матурой1Узнать цену ↗
227505-3408028-10Гидропровод нагнетатель- ный1Узнать цену ↗
2375051-3432070Гидропровод нагнетатель- ный1Узнать цену ↗
24258053Шплинт 4х251Узнать цену ↗
25НШ 100В-3Насос шестеренный2Узнать цену ↗
267505-1709195Муфта с кольцом2Узнать цену ↗
2775051-3432038Стержень1Узнать цену ↗
2875051-3432020Хомут2Узнать цену ↗
2975051-3432030Кожух1Узнать цену ↗
31201458Болт М8х252Узнать цену ↗
32250510Гайка М82Узнать цену ↗
33252135Шайба 82Узнать цену ↗
34250512Гайка М102Узнать цену ↗
35252136Шайба 102Узнать цену ↗
367505-3407120Гидропровод нагнетатель- ный1Узнать цену ↗
377505-3407110-10Гидропровод всасывающий1Узнать цену ↗
387505-3407100Гидропровод всасывающий1Узнать цену ↗
3975051-3432076Гидропровод нагнетатель- ный1Узнать цену ↗
407405-3408010Рукав всасывающий2Узнать цену ↗
416507-8609026Хомут4Узнать цену ↗
427405-3408080Рукав высокого давления3Узнать цену ↗
437505-3405256Стопор6Узнать цену ↗
447505-3405248Палец4Узнать цену ↗
456507-3414050Тяга рулевой трапеции1Узнать цену ↗
467505-3408058Гидропровод нижний1Узнать цену ↗
477505-3408062Гидропровод верхний1Узнать цену ↗
487505-3408054Гидропровод сливной1Узнать цену ↗
497505-3408038Гидропровод нагнетатель- ный1Узнать цену ↗
50015-019-25-2-2Кольцо1Узнать цену ↗
517406-3438010Датчик1Узнать цену ↗
525320-3827026Колпачок защитный1Узнать цену ↗
535336-3402061Крышка1Узнать цену ↗
545336-3403081-02Фиксатор1Узнать цену ↗
55220076Винт М5х83Узнать цену ↗
565336-3402064Крышка нижняя1Узнать цену ↗
577505-3444242Серьга2Узнать цену ↗
58445091Болт стопорный2Узнать цену ↗
59252137Шайба 12 ОТ40Узнать цену ↗
607505-3405252Палец2Узнать цену ↗
61206576Болт М12х304Узнать цену ↗
62258284Шплинт 1,6х2502Узнать цену ↗
635336-3444240Накладка1Узнать цену ↗
645336-3444236Кожух верхний1Узнать цену ↗
657505-3424005Фильтр1Узнать цену ↗
66016-019-19-2-2Кольцо40Узнать цену ↗
67030-034-25-2-2Кольцо9Узнать цену ↗

Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.

75051-3902020 КДС; страницы PDF 124, 126
