МоАЗ-75051

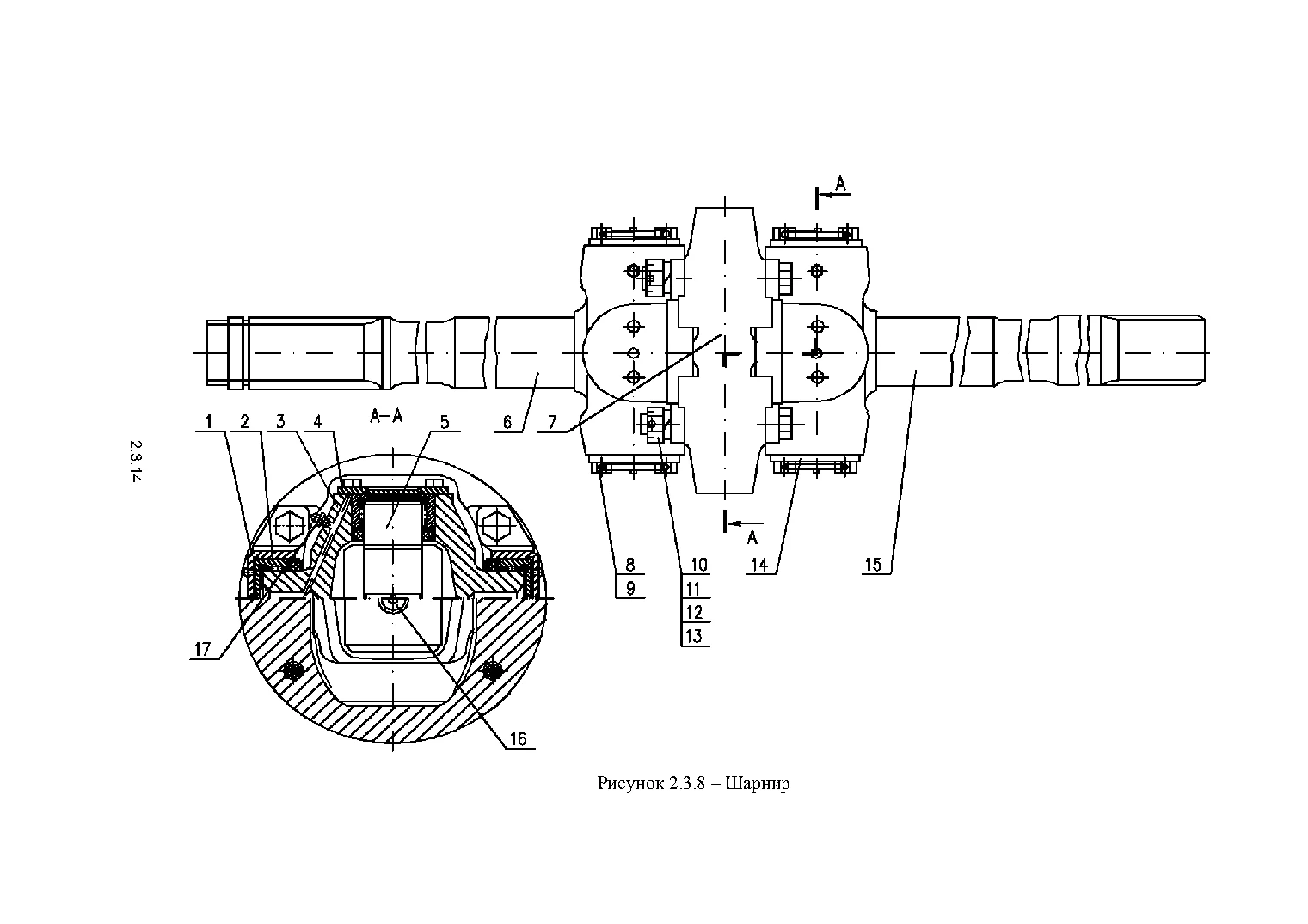

2.3.8 Шарнир
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| - | 7505-2304060-01 | Шарнир | 1 | Узнать цену ↗ |
| 1 | 542-2304076 | Корпус подшипника | 4 | Узнать цену ↗ |
| 2 | У804709К5 | Подшипник (до 09.11.1999г.) | 8 | Узнать цену ↗ |
| — | 804709А2С10 | Подшипник (с 09.11.1999г.) | 8 | Узнать цену ↗ |
| 3 | 542-2304067-Б | Крестовина (до 09.11.99 г.) | 2 | Узнать цену ↗ |
| — | 7505-2304067 | Крестовина (с 09.11.1999 г.) | 2 | Узнать цену ↗ |
| 4 | 522А-2304074 | Прокладка | 2 | Узнать цену ↗ |
| 5 | 542-2304071 | Палец (до 09.11.1999 г.) | 2 | Узнать цену ↗ |
| — | 7505-2304071 | Палец (с 09.11.1999 г.) | 2 | Узнать цену ↗ |
| 6 | 522А-2304064 | Кулак наружный (до 01.07.1998 г) | 1 | Узнать цену ↗ |
| — | 7505-2304064 | Кулак наружный (с 01.07.1998 г.) | 1 | Узнать цену ↗ |
| 7 | 542-2304078 | Обойма шарнира | 1 | Узнать цену ↗ |
| 8 | 206536 | Болт М10х25 | 16 | Узнать цену ↗ |
| 9 | 258252 | Шплинт 1,2х150 | 4 | Узнать цену ↗ |
| 10 | 445072 | Болт М16х1,5х110 | 4 | Узнать цену ↗ |
| 11 | 252139 | Шайба 16 | 4 | Узнать цену ↗ |
| 12 | 250871 | Гайка М16х1,5 | 4 | Узнать цену ↗ |
| 13 | 258055 | Шплинт 4х36 | 4 | Узнать цену ↗ |
| 14 | 542-2304073 | Крышка | 4 | Узнать цену ↗ |
| 15 | 522А-2304065 | Кулак внутренний | 1 | Узнать цену ↗ |
| 16 | 264020 | Масленка 1.3.Ц6 | 2 | Узнать цену ↗ |
| 17 | 264072 | Масленка 1.1.Ц6 | 4 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
75051-3902020 КДС; страницы PDF 96
