МоАЗ-75051

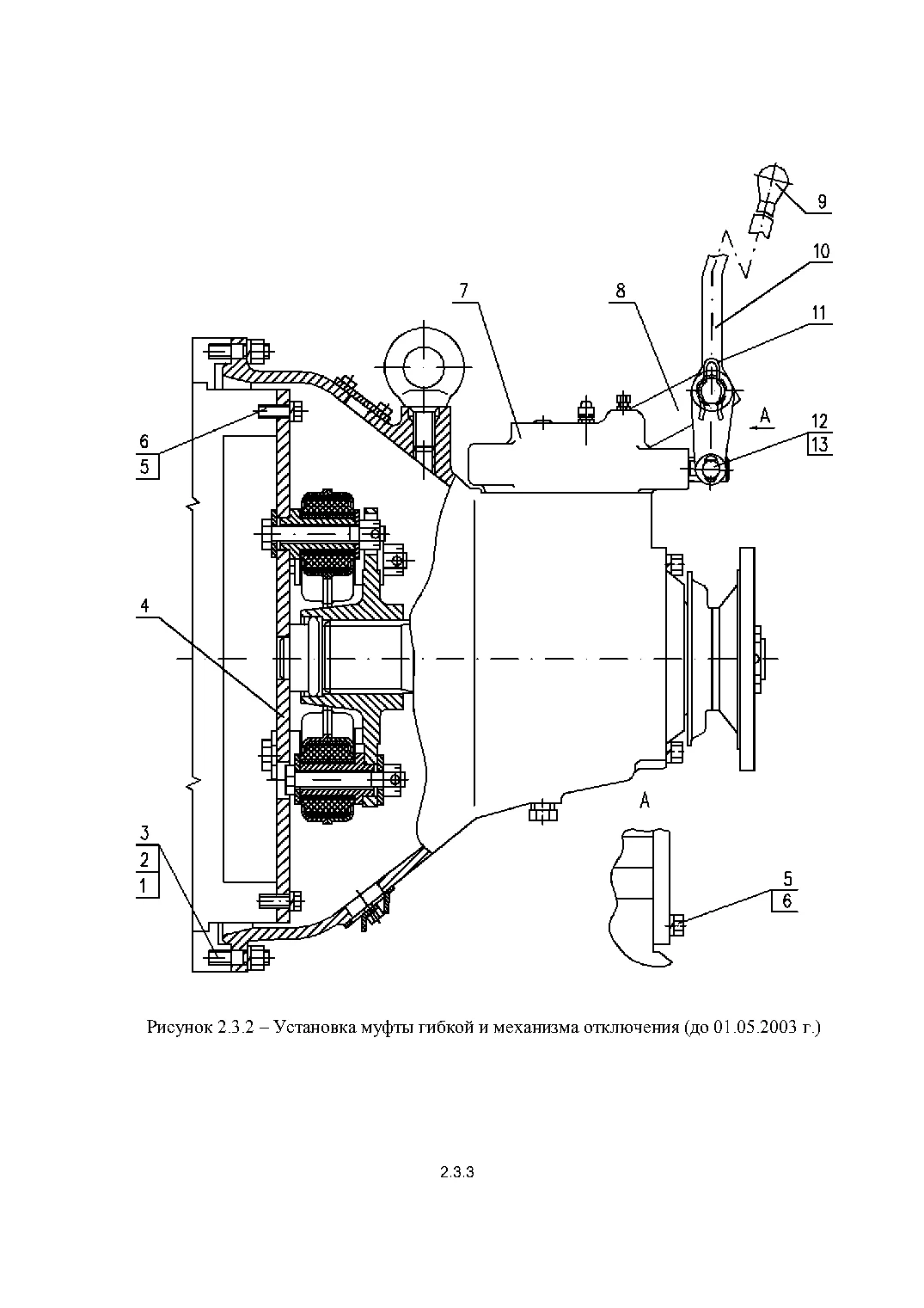

2.3.2 Установка муфты гибкой и механизма отключения (до 01.05.2003 г.)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 7915-4202240 | Гайка М12х1,25 | 12 | Узнать цену ↗ |
| 2 | 252137 | Шайба 12 ОТ | 12 | Узнать цену ↗ |
| 3 | 216282 | Шпилька М12х35 | 12 | Узнать цену ↗ |
| 4 | 75051-2208017 | Муфта | 1 | Узнать цену ↗ |
| 5 | 201499 | Болт М10х30 | 18 | Узнать цену ↗ |
| 6 | 252136 | Шайба 10 ОТ | 18 | Узнать цену ↗ |
| 8 | 7505-2208230 | Кронштейн | 1 | Узнать цену ↗ |
| 9 | 6401-8606110 | Наконечник | 1 | Узнать цену ↗ |
| 10 | 75051-2208238 | Рычаг | 1 | Узнать цену ↗ |
| 11 | 200-3504030 | Шплинт | 1 | Узнать цену ↗ |
| 12 | 260088 | Палец 12х38 | 1 | Узнать цену ↗ |
| 13 | 258052 | Шплинт 4х20 | 1 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
75051-3902020 КДС; страницы PDF 84, 87
