МоАЗ-75051

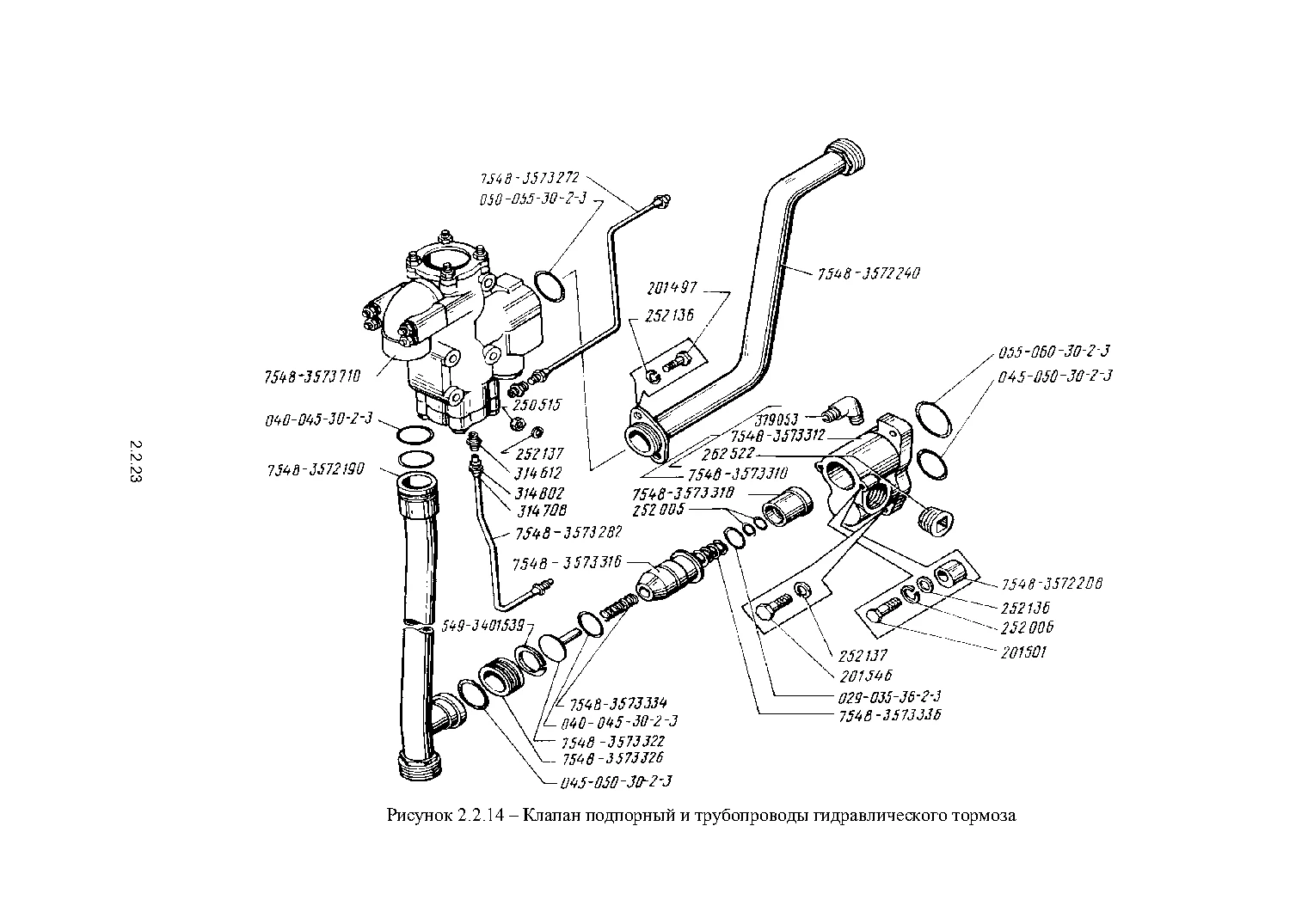

2.2.14 Клапан подпорный и трубопроводы гидравлического тормоза

Детали на схеме

Найти в перечне

Поз.	Каталожный номер	Наименование	Количество на узел	Запрос
—	549-3401539	Кольцо	1	Узнать цену ↗
—	7548-3572190	Трубопровод	1	Узнать цену ↗
—	7548-3572208	Втулка	2	Узнать цену ↗
—	7548-3572240	Трубопровод	1	Узнать цену ↗
—	7548-3573272	Трубопровод	1	Узнать цену ↗
—	7548-3573282	Трубопровод	1	Узнать цену ↗
—	7548-3573310	Корпус подпорного клапана	1	Узнать цену ↗
—	7548-3573312	Корпус клапана	1	Узнать цену ↗
—	7548-3573316	Гильза	1	Узнать цену ↗
—	7548-3573318	Плунжер	1	Узнать цену ↗
—	7548-3573322-01	Клапан	1	Узнать цену ↗
—	7548-3573326	Седло	1	Узнать цену ↗
—	7548-3573334	Пружина	1	Узнать цену ↗
—	7405-3573710	Механизм управления гид- равлическим тормозом в сборе	1	Узнать цену ↗
—	029-035-36-2-3	Кольцо	1	Узнать цену ↗
—	040-045-30-2-3	Кольцо	3	Узнать цену ↗
—	045-050-30-2-3	Кольцо	3	Узнать цену ↗
—	050-055-30-2-3	Кольцо	1	Узнать цену ↗
—	055-060-30-2-3	Кольцо	1	Узнать цену ↗
—	200367	Болт М12х45	3	Узнать цену ↗
—	201497	Болт М10х25	2	Узнать цену ↗
—	201501	Болт М10х35	2	Узнать цену ↗
—	250515	Гайка М12х1,25	4	Узнать цену ↗
—	252005	Шайба 8	3	Узнать цену ↗
—	252006	Шайба 10	2	Узнать цену ↗
—	252136	Шайба 10	4	Узнать цену ↗
—	252137	Шайба 12	3	Узнать цену ↗
—	262522	Пробка	1	Узнать цену ↗
—	314612	Ниппель	3	Узнать цену ↗
—	314708	Гайка	4	Узнать цену ↗
—	314802	Муфта	4	Узнать цену ↗
—	379053	Угольник	1	Узнать цену ↗

Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.

75051-3902020 КДС; страницы PDF 56, 59
