МоАЗ-75051

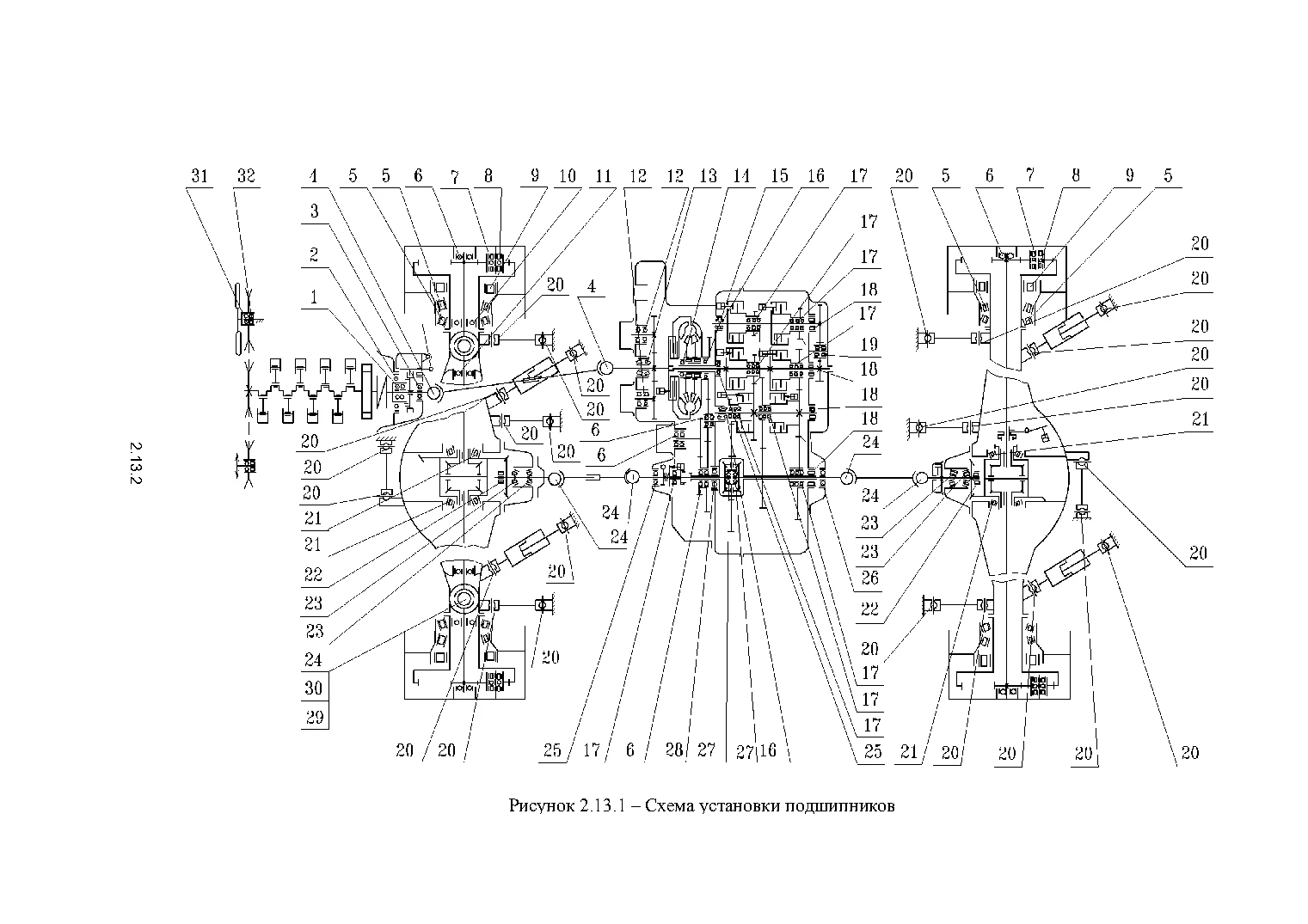

2.13.1 Схема установки подшипников
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 1607 | Шариковый | 1 | Узнать цену ↗ |
| 2 | 220 | Шариковый | 1 | Узнать цену ↗ |
| 3 | 50314 | Шариковый | 1 | Узнать цену ↗ |
| 4 | 804707АС10 | Карданный игольчатый | 8 | Узнать цену ↗ |
| 5 | 2007132 | Роликовый конический | 8 | Узнать цену ↗ |
| 6 | 210 | Шариковый | 14 | Узнать цену ↗ |
| 7 | 102310М | Роликовый | 24 | Узнать цену ↗ |
| 8 | 310 | Шариковый | 12 | Узнать цену ↗ |
| 9 | 3532 | Сферический двухрядный (с 1996г.)ступица 7505-3103015-02 | 2 | Узнать цену ↗ |
| — | 2232 | Роликовыйступица 7505-3103015-20 | 2 | Узнать цену ↗ |
| 10 | 80211А | Шариковый | 2 | Узнать цену ↗ |
| 11 | 311 | Шариковый | 2 | Узнать цену ↗ |
| 12 | 118 | Шариковый | 4 | Узнать цену ↗ |
| 13 | 53614 | Роликовый конический | 1 | Узнать цену ↗ |
| 14 | 46116Л | Шариковый | 1 | Узнать цену ↗ |
| 15 | 1176724Л | Шариковый | 1 | Узнать цену ↗ |
| 16 | 3614 | Роликовый конический | 2 | Узнать цену ↗ |
| 17 | 116 | Шариковый | 20 | Узнать цену ↗ |
| 18 | 12316 | Роликовый | 4 | Узнать цену ↗ |
| 19 | 42409 | Роликовый | 2 | Узнать цену ↗ |
| 20 | ШСЛ-60 | Шарнирный | 26 | Узнать цену ↗ |
| 21 | 7519 | Роликовый конический | 4 | Узнать цену ↗ |
| 22 | 42409М1 | Роликовый | 2 | Узнать цену ↗ |
| 23 | 27315 | Роликовый конический | 4 | Узнать цену ↗ |
| 24 | 804709А2С10 | Карданный игольчатый | 32 | Узнать цену ↗ |
| 25 | 316 | Шариковый | 2 | Узнать цену ↗ |
| 26 | 53516 | Шариковый | 1 | Узнать цену ↗ |
| 27 | 209 | Шариковый | 2 | Узнать цену ↗ |
| 28 | 50319 | Шариковый | 1 | Узнать цену ↗ |
| 29 | 42312 | Роликовый | 4 | Узнать цену ↗ |
| 30 | 8311 | Шариковый | 2 | Узнать цену ↗ |
| 31 | 307А | Шариковый | 3 | Узнать цену ↗ |
| 32 | 42307 | Роликовый | 1 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
75051-3902020 КДС; страницы PDF 194
