МоАЗ-75051

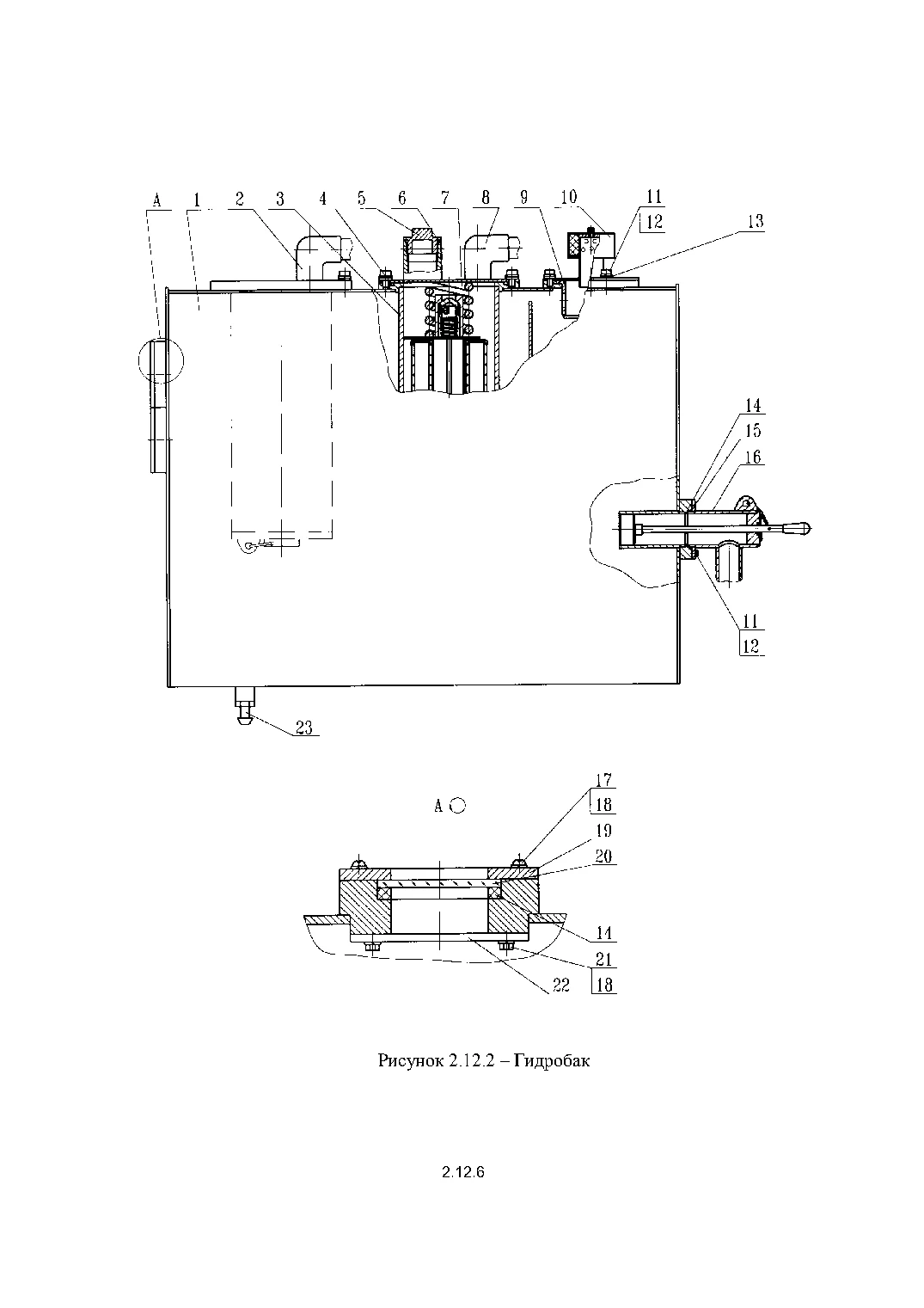

2.12.2 Гидробак
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 7505-8608012-10 | Корпус гидробака | 1 | Узнать цену ↗ |
| 2 | 7505-3410111-01 | Крышка | 1 | Узнать цену ↗ |
| 3 | 7508-3410080 | Фильтр | 2 | Узнать цену ↗ |
| 4 | 140-150-58-2-2 | Кольцо уплотнительное | 3 | Узнать цену ↗ |
| 5 | 546В-3410054 | Пробка | 1 | Узнать цену ↗ |
| 6 | 040-045-30-2-2 | Кольцо уплотнительное | 1 | Узнать цену ↗ |
| 7 | Д357П-4612078 | Пружина | 2 | Узнать цену ↗ |
| 8 | 7505-3410110-01 | Крышка | 1 | Узнать цену ↗ |
| 9 | 7505-3410185 | Корпус | 1 | Узнать цену ↗ |
| 10 | 7505-3410175 | Сапун | 1 | Узнать цену ↗ |
| 11 | 206536 | Болт М10х25 | 13 | Узнать цену ↗ |
| 12 | 252136 | Шайба 10 | 13 | Узнать цену ↗ |
| 13 | 7508-3410183 | Прижим | 9 | Узнать цену ↗ |
| 14 | 060-070-58-2-2 | Кольцо уплотнительное | 3 | Узнать цену ↗ |
| 15 | 070-080-58-2-2 | Кольцо уплотнительное | 1 | Узнать цену ↗ |
| 16 | 7505-8608060 | Заборник | 1 | Узнать цену ↗ |
| 17 | 220105 | Винт М6х16 | 6 | Узнать цену ↗ |
| 18 | 252134 | Шайба 6 | 10 | Узнать цену ↗ |
| 19 | 64426-3410034 | Пластина | 2 | Узнать цену ↗ |
| 20 | 7505-8608037 | Стекло | 2 | Узнать цену ↗ |
| 21 | 201416 | Болт М6х12 | 4 | Узнать цену ↗ |
| 22 | 64426-3410038 | Отражатель | 2 | Узнать цену ↗ |
| 23 | 6908-3410078 | Пробка сливная | 1 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
75051-3902020 КДС; страницы PDF 184
