МоАЗ-75051

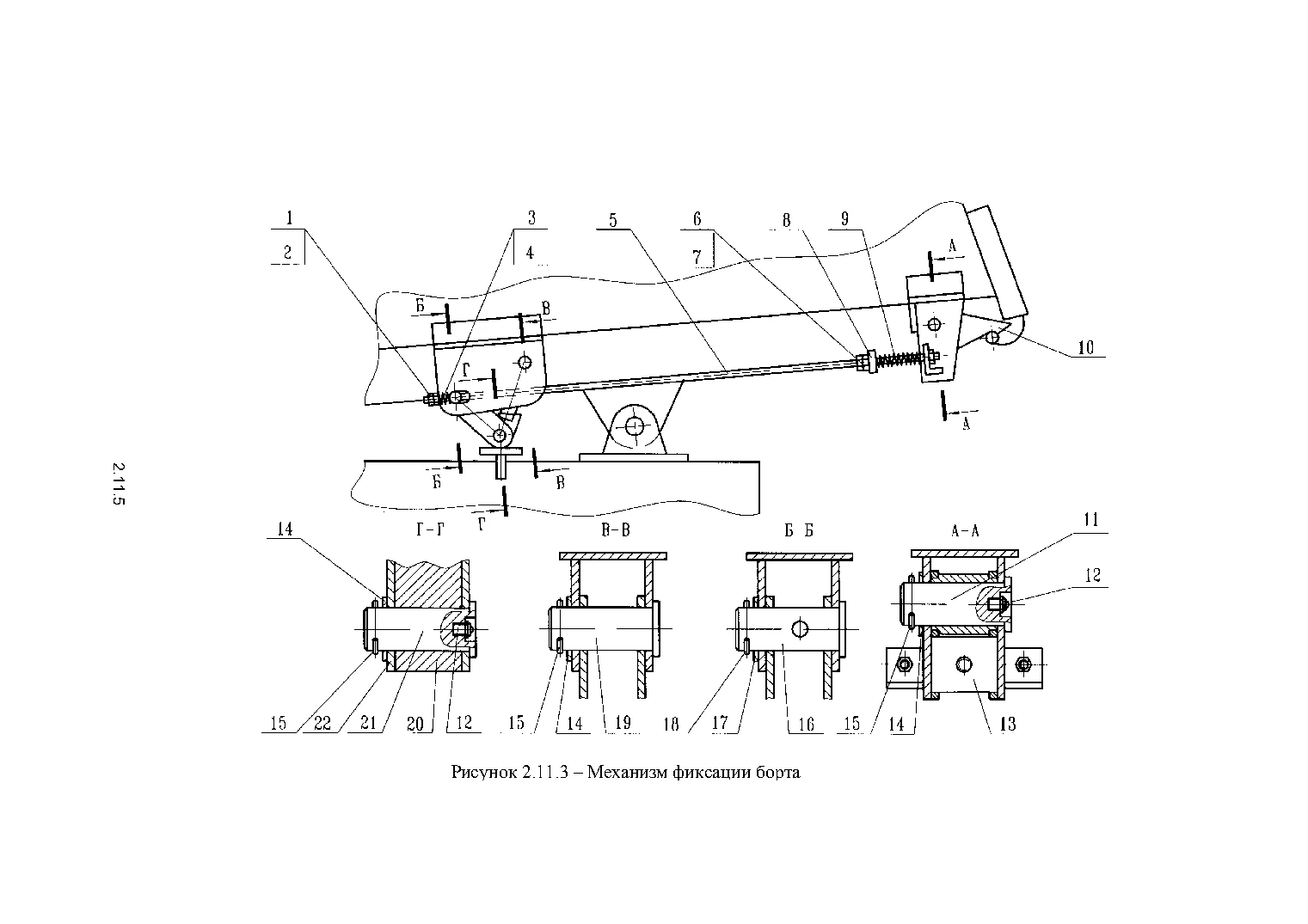

2.11.3 Механизм фиксации борта
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 250560 | Гайка М16 | 10 | Узнать цену ↗ |
| 2 | 750511-8503193 | Втулка | 2 | Узнать цену ↗ |
| 3 | СМБ070-01.01.006 | Пружина | 2 | Узнать цену ↗ |
| 4 | 750511-8503101 | Шайба | 4 | Узнать цену ↗ |
| 5 | 750511-8503102 | Тяга | 2 | Узнать цену ↗ |
| 6 | 750511-8503180 | Тяга | 4 | Узнать цену ↗ |
| 7 | 250512 | Гайка М10 | 8 | Узнать цену ↗ |
| 8 | 750511-8503108 | Планка | 2 | Узнать цену ↗ |
| 9 | 546-3416034 | Пружина | 2 | Узнать цену ↗ |
| 10 | 750511-8503120 | Зажим | 2 | Узнать цену ↗ |
| 11 | 750511-8503103 | Ось | 2 | Узнать цену ↗ |
| 12 | 1.3.Ц6 | Масленка | 4 | Узнать цену ↗ |
| 13 | 750511-8503104 | Ось | 2 | Узнать цену ↗ |
| 15 | 258073 | Шплинт 5х63 | 6 | Узнать цену ↗ |
| 16 | 750511-8503105 | Ось | 2 | Узнать цену ↗ |
| 17 | 750511-8503107 | Шайба | 2 | Узнать цену ↗ |
| 18 | 258101 | Шплинт 8х80 | 2 | Узнать цену ↗ |
| 19 | 750511-8503193 | Ось | 2 | Узнать цену ↗ |
| 20 | 750511-8503140 | Звено | 2 | Узнать цену ↗ |
| 21 | 750511-8503194 | Ось | 2 | Узнать цену ↗ |
| 22 | 750511-8503150 | Звено | 2 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
75051-3902020 КДС; страницы PDF 177, 179
