МоАЗ-75051

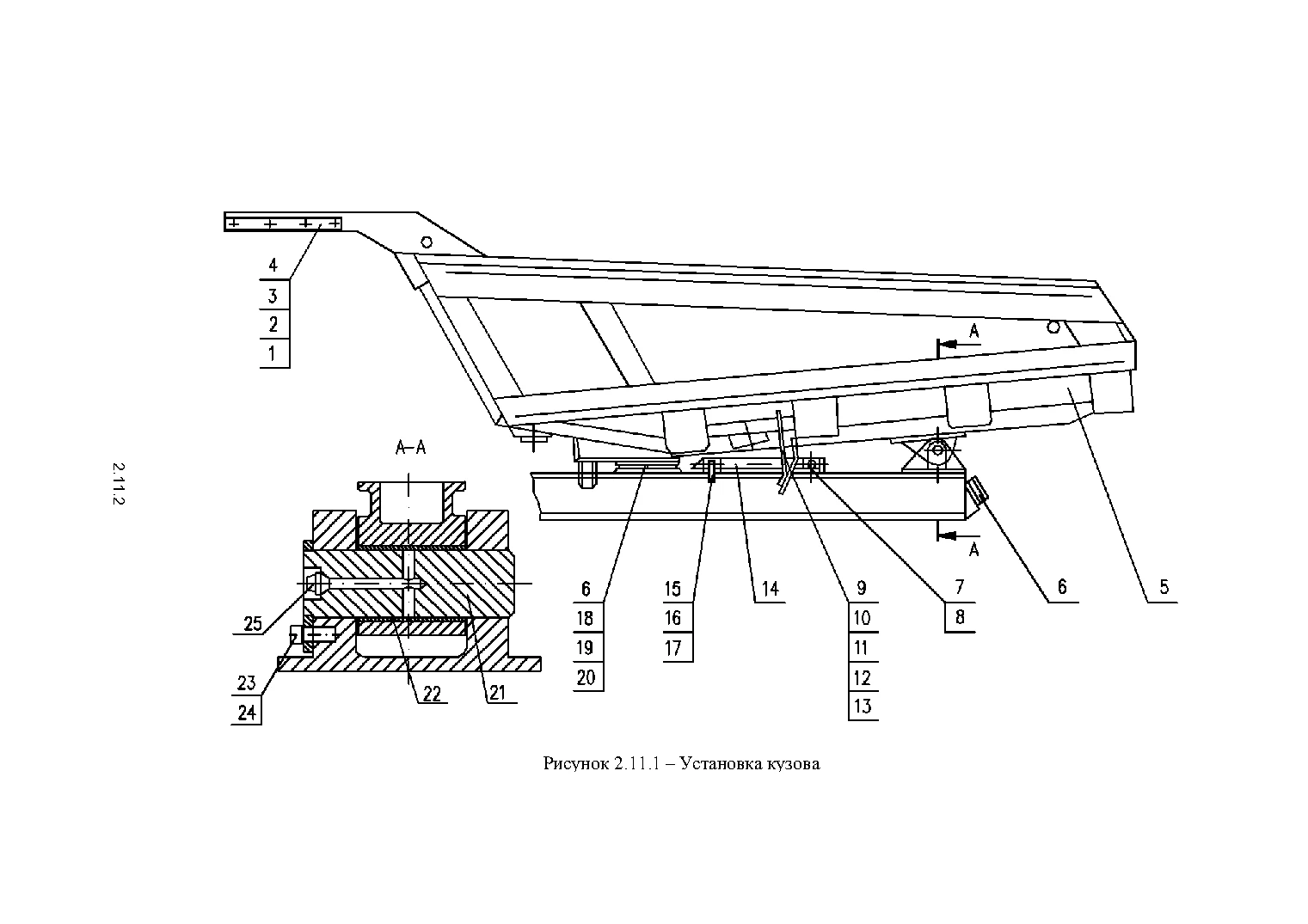

2.11.1 Установка кузова
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 252137 | Шайба 12 ОТ | 6 | Узнать цену ↗ |
| 2 | 250514 | Гайка М12 | 6 | Узнать цену ↗ |
| 3 | 201542 | Болт М12х35 | 6 | Узнать цену ↗ |
| 4 | 7505-8509110-10 | Козырек дополнительный | 1 | Узнать цену ↗ |
| 5 | 7505-8500010 | Кузов | 1 | Узнать цену ↗ |
| 6 | 540-8500200 | Амортизатор кузова | 6 | Узнать цену ↗ |
| 7 | 9586-8510335-01 | Палец | 1 | Узнать цену ↗ |
| 8 | 258072 | Шплинт 5х50 | 1 | Узнать цену ↗ |
| 9 | 7505-8511010 | Брызговик кузова правый | 1 | Узнать цену ↗ |
| 10 | 7505-8511011 | Брызговик кузова левый | 1 | Узнать цену ↗ |
| 11 | 201495 | Болт М10x20 | 10 | Узнать цену ↗ |
| 12 | 250512 | Гайка М10 | 10 | Узнать цену ↗ |
| 13 | 252136 | Шайба 10 ОТ | 10 | Узнать цену ↗ |
| 14 | 7505-8510310 | Упор | 1 | Узнать цену ↗ |
| 15 | 9586-8510346 | Стопор | 1 | Узнать цену ↗ |
| 16 | 546П-1301175 | Цепочка | 1 | Узнать цену ↗ |
| 17 | 9586-8510354 | Кольцо | 2 | Узнать цену ↗ |
| 18 | 9585-8521205 | Пластина регулировочная | 16 | Узнать цену ↗ |
| 19 | 201453 | Болт М8х14 | 24 | Узнать цену ↗ |
| 20 | 252135 | Шайба 8 Т | 24 | Узнать цену ↗ |
| 21 | 9586-8521100-10 | Палец | 2 | Узнать цену ↗ |
| 22 | 9586-8521032 | Втулка | 4 | Узнать цену ↗ |
| 23 | 202119 | Болт М16х40 | 4 | Узнать цену ↗ |
| 24 | 252139 | Шайба 16 ОТ | 4 | Узнать цену ↗ |
| 25 | 1.3.Ц6 | Масленка | 2 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
75051-3902020 КДС; страницы PDF 174
