МоАЗ-75051

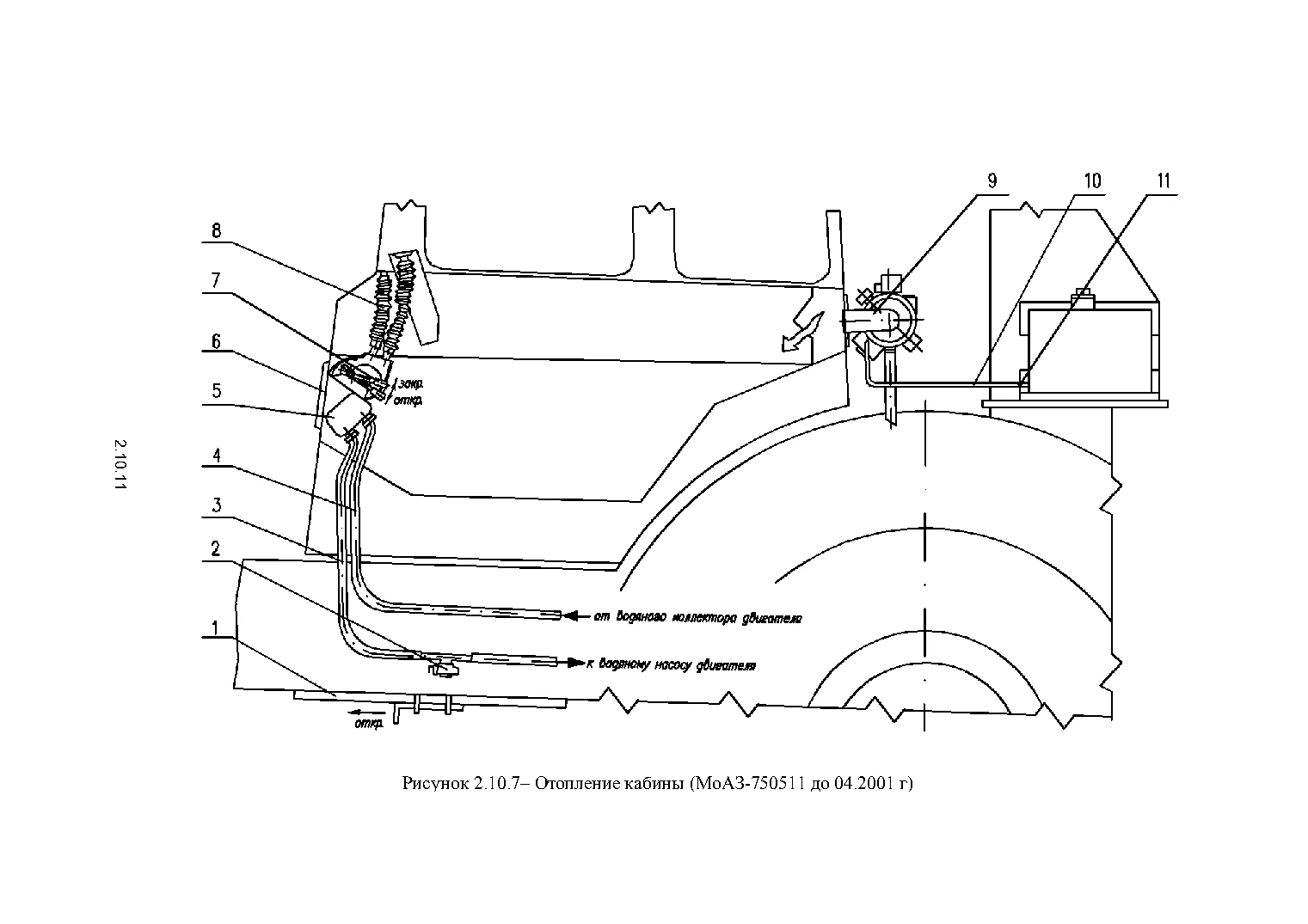

2.10.7 Отопление кабины (МоАЗ-750511 до 04.2001 г)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 750501-5107010 | Экран термошумоизоляци- онный | 1 | Узнать цену ↗ |
| 2 | 6442-8120100 | Патрубок | 1 | Узнать цену ↗ |
| 3 | 7505-8120013 | Рукав | 1 | Узнать цену ↗ |
| 4 | 7505-8120020 | Рукав | 1 | Узнать цену ↗ |
| 5 | 64426-8101060 | Радиатор отопителя | 1 | Узнать цену ↗ |
| 6 | 7406-8102048 | Решетка | 1 | Узнать цену ↗ |
| - | 7406-8102058 | Фильтр | 1 | Узнать цену ↗ |
| 7 | 7406-8109036 | Рукоятка | 1 | Узнать цену ↗ |
| - | 6401-8606110 | Наконечник | 1 | Узнать цену ↗ |
| 8 | 7406-8102030 | Шланг | 1 | Узнать цену ↗ |
| - | 81-8102060-04 | Шланг | 2 | Узнать цену ↗ |
| 10 | 750501-8105014 | Топливопровод | 1 | Узнать цену ↗ |
| - | 750501-8105012 | Ниппель проходной | 1 | Узнать цену ↗ |
| 11 | УПП6-1 | Кран пробковый проходной | 1 | Узнать цену ↗ |
| - | 546П-1015286 | Фильтр | 1 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
75051-3902020 КДС; страницы PDF 170, 172
