МоАЗ-75051

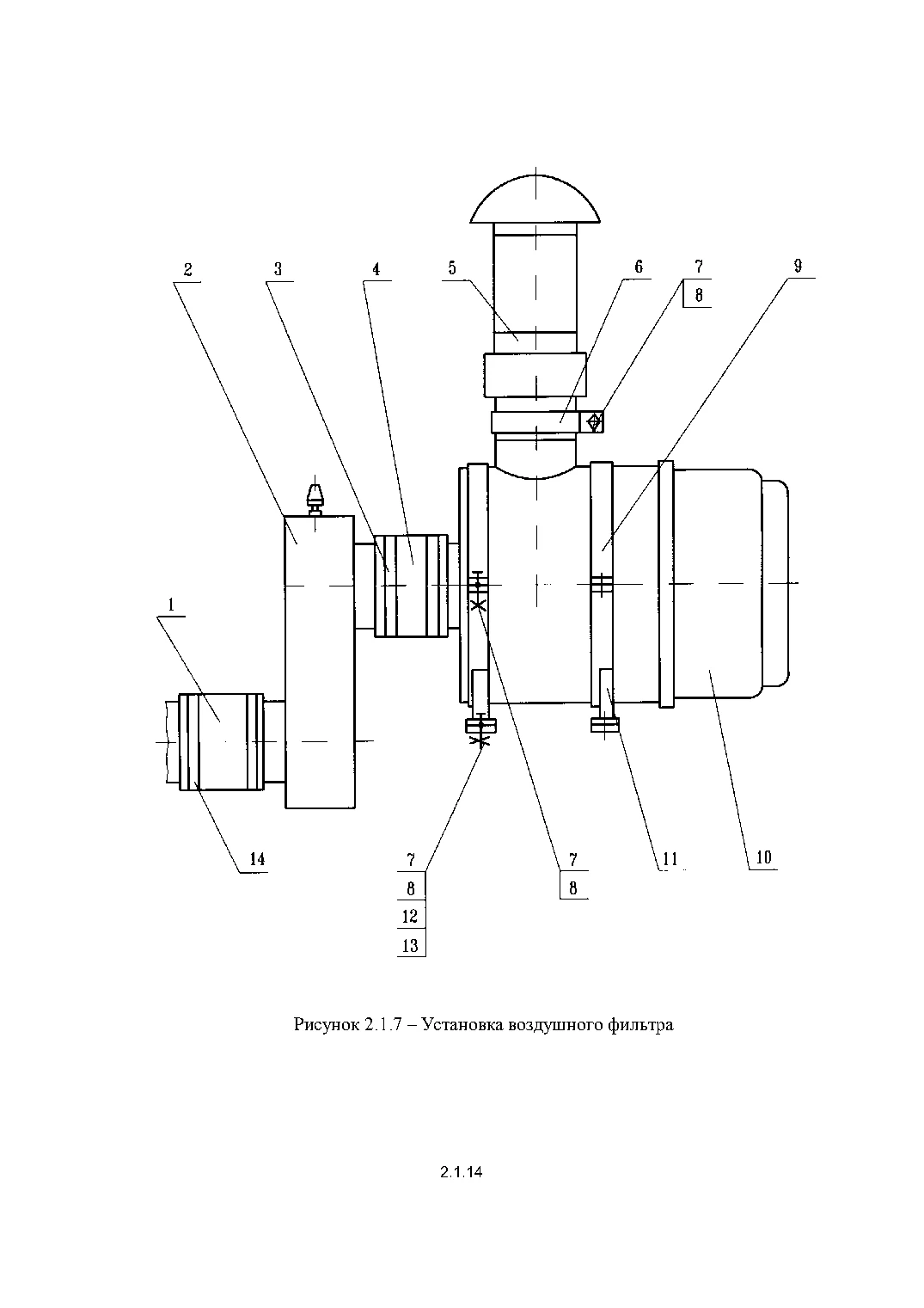

2.1.7 Установка воздушного фильтра
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 7505-1109050 | ПереходникВзаимоза- меняемые | 1 | Узнать цену ↗ |
| — | 69084-1109050 | Рукав | 1 | Узнать цену ↗ |
| 2 | 75051-1109380 | Патрубок впускной | 1 | Узнать цену ↗ |
| 3 | 6442-1109464 | Хомут | 4 | Узнать цену ↗ |
| 4 | 5337-1109344 | Уплотнитель | 2 | Узнать цену ↗ |
| 5 | 7505-1109320-10 | Патрубок заборный | 1 | Узнать цену ↗ |
| 6 | 522А-1109082 | Хомут | 2 | Узнать цену ↗ |
| 7 | 201499 | Болт М10х30 | 16 | Узнать цену ↗ |
| 8 | 250512 | Гайка М10 | 16 | Узнать цену ↗ |
| 9 | 7505-1109117-10 | Хомут | 2 | Узнать цену ↗ |
| 10 | 740.1109510-03 | Фильтр воздушный | 2 | Узнать цену ↗ |
| - | 740.1109560-03 | Элемент фильтрующий | 2 | Узнать цену ↗ |
| 11 | 7505-1109509 | Кронштейн фильтров | 2 | Узнать цену ↗ |
| 12 | 252006 | Шайба 10 | 12 | Узнать цену ↗ |
| 13 | 252136 | Шайба 10 ОТ | 14 | Узнать цену ↗ |
| 14 | 7406-1109040 | Хомут | 2 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
75051-3902020 КДС; страницы PDF 23
