МоАЗ-75051

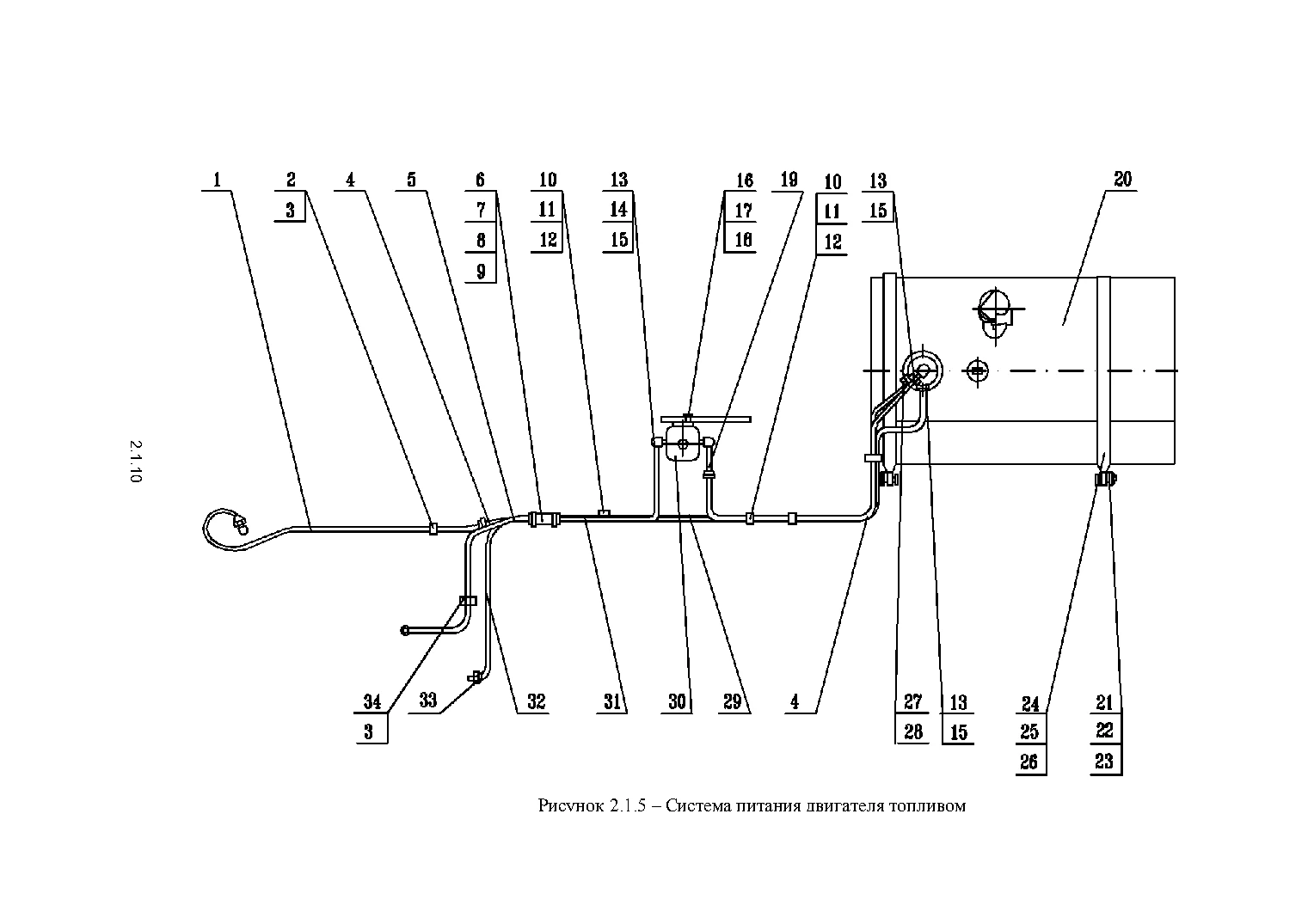

2.1.5 Система питания двигателя топливом

Детали на схеме

Найти в перечне

Поз.	Каталожный номер	Наименование	Количество на узел	Запрос
1	522А-1104090	Трубка топливная	1	Узнать цену ↗
2	379166	Кляммер	2	Узнать цену ↗
3	500-1104540	Втулка	3	Узнать цену ↗
4	69084-1106054	Рукав	2	Узнать цену ↗
5	522П-1104090	Трубка топливная	1	Узнать цену ↗
6	546-3509283	Рукав	3	Узнать цену ↗
7	297575	Шплинт	6	Узнать цену ↗
8	297580	Пряжка	6	Узнать цену ↗
9	297582	Лента стяжная	6	Узнать цену ↗
10	7915-3724222	Кляммер	3	Узнать цену ↗
11	201417	Болт М6х14	3	Узнать цену ↗
12	252134	Шайба 6 Т	3	Узнать цену ↗
13	314802	Муфта Ø 10	4	Узнать цену ↗
14	379053	Угольник	2	Узнать цену ↗
15	405641	Гайка накидная М16	4	Узнать цену ↗
16	252135	Шайба 8 Т	2	Узнать цену ↗
17	250510	Гайка М8	2	Узнать цену ↗
18	201457	Болт М8х22	2	Узнать цену ↗
19	6908-1104076	Трубка топливная	2	Узнать цену ↗
20	75051-1101010-01	Бак топливный	1	Узнать цену ↗
21	260138	Палец 16х55	2	Узнать цену ↗
22	252017	Шайба 16	2	Узнать цену ↗
23	258054	Шплинт 4х32	2	Узнать цену ↗
24	7505-1101110	Хомут	2	Узнать цену ↗
25	250560	Гайка М16	2	Узнать цену ↗
26	252139	Шайба 16 ОТ	2	Узнать цену ↗
27	314710	Гайка М10	2	Узнать цену ↗
28	314803	Муфта Ø 5	1	Узнать цену ↗
29	3.00-1104070	Трубка топливная	2	Узнать цену ↗
30	204А-1105510-Б	Фильтр топливный	1	Узнать цену ↗
31	6401-1104091	Трубка топливная	1	Узнать цену ↗
32	75051-1104048	Трубка топливная	1	Узнать цену ↗
33	445871	Гайка М10	1	Узнать цену ↗
34	6507-1704129	Кляммер	1	Узнать цену ↗

Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.

75051-3902020 КДС; страницы PDF 19
