МоАЗ-75051

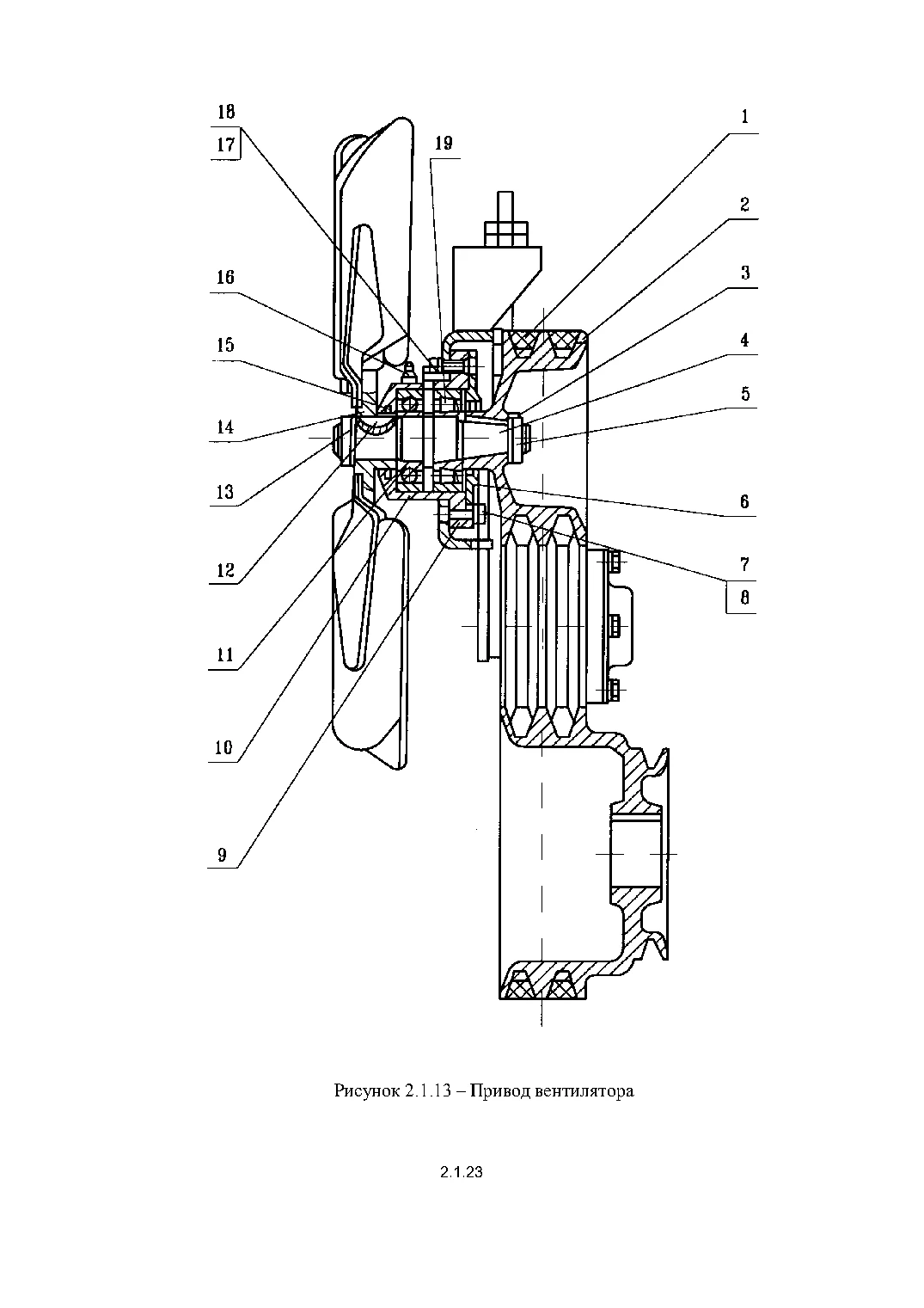

2.1.13 Привод вентилятора
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| - | 546В-1300012 | Привод вентилятора в сборе | 1 | Узнать цену ↗ |
| 1 | II-21х14-1303 ХЛ | Ремень 2 кл. | 2 | Узнать цену ↗ |
| 2 | 546А-1308214-20 | Шкив ведомый | 1 | Узнать цену ↗ |
| 3 | 6401-1308155 | Шайба замковая | 1 | Узнать цену ↗ |
| 4 | 6401-1308226-20 | Вал | 1 | Узнать цену ↗ |
| 5 | 445812 | Гайка М24х1,5 левая | 1 | Узнать цену ↗ |
| 6 | 6401-1308222-20 | Крышка | 1 | Узнать цену ↗ |
| 7 | 201456 | Болт М8х20 | 4 | Узнать цену ↗ |
| 9 | 6401-1308224 | Прокладка | 1 | Узнать цену ↗ |
| 10 | 6401-1308220-10 | Корпус | 1 | Узнать цену ↗ |
| 11 | 307 | Подшипник | 1 | Узнать цену ↗ |
| 12 | 448439 | Шпонка сегментная 10х13 | 2 | Узнать цену ↗ |
| 13 | 445811 | Гайка М24х1,5 | 1 | Узнать цену ↗ |
| 14 | 6401-1308230 | Ступица | 1 | Узнать цену ↗ |
| 15 | 7405-1308232 | Сальник | 2 | Узнать цену ↗ |
| 16 | 1.3.Ц6 | Масленка | 1 | Узнать цену ↗ |
| 17 | 252136 | Шайба 10 ОТ | 4 | Узнать цену ↗ |
| 18 | 201497 | Болт М10х25 | 4 | Узнать цену ↗ |
| 19 | 42307 | Подшипник | 1 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
75051-3902020 КДС; страницы PDF 30, 34
