МоАЗ-75051

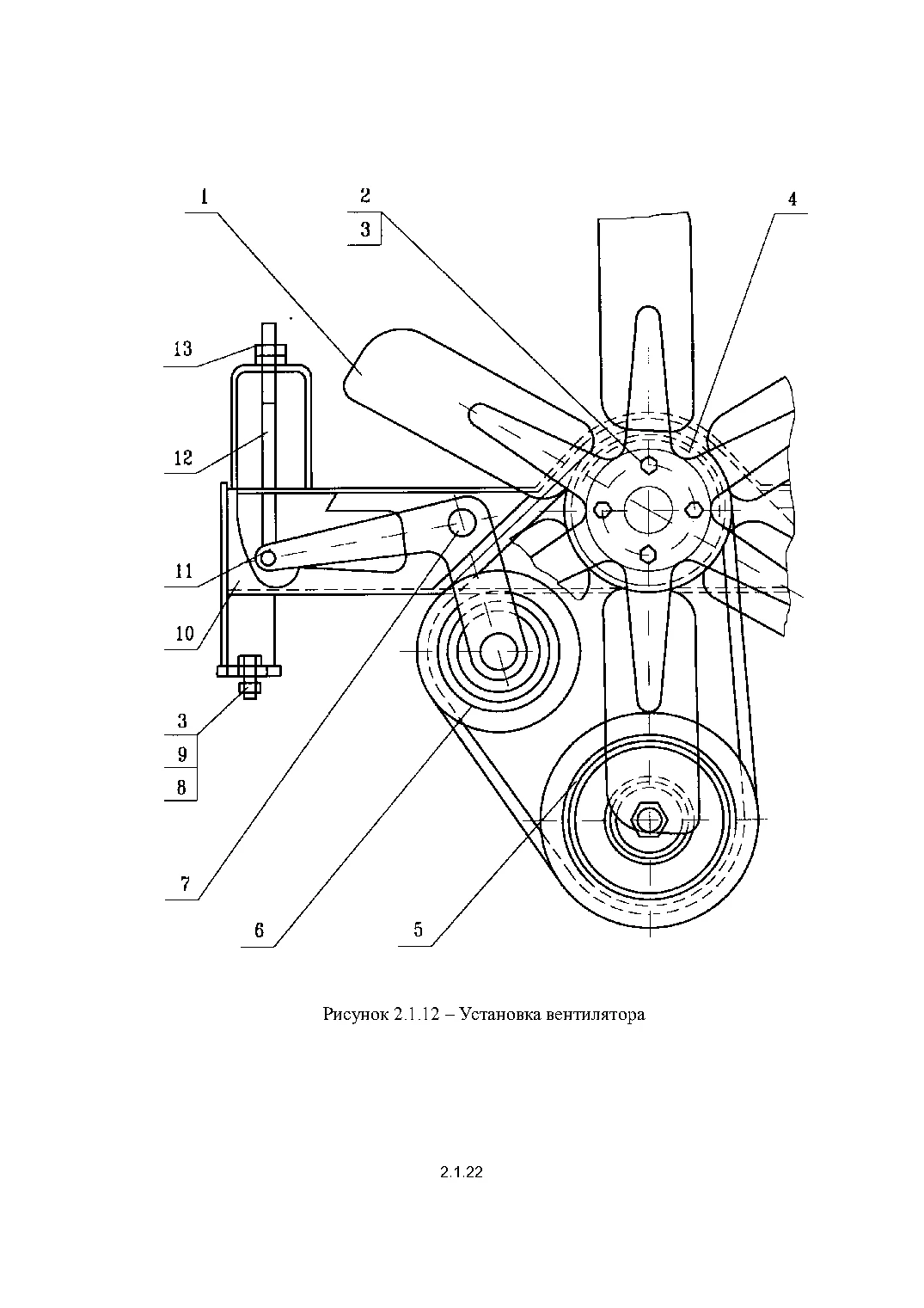

2.1.12 Установка вентилятора

Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 6401-1308012 | Крыльчатка вентилятора | 1 | Узнать цену ↗ |
| 2 | 201538 | Болт М12х25 | 4 | Узнать цену ↗ |
| 3 | 252137 | Шайба 12 ОТ | 10 | Узнать цену ↗ |
| 4 | 546А-1308280-10 | Корпус привода вентилятора | 1 | Узнать цену ↗ |
| 5 | 6507-1308212 | Шкив ведущий | 1 | Узнать цену ↗ |
| 6 | 7405-1308110 | Ролик натяжной | 1 | Узнать цену ↗ |
| 7 | 258055 | Шплинт 4х36 | 1 | Узнать цену ↗ |
| 8 | 250514 | Гайка М12 | 6 | Узнать цену ↗ |
| 9 | 201542 | Болт М14х35 | 6 | Узнать цену ↗ |
| 10 | 546В-1308250 | Балка вентилятора | 1 | Узнать цену ↗ |
| 11 | 258052 | Шплинт 4х20 | 1 | Узнать цену ↗ |
| 12 | 7405-1308253 | Тяга | 1 | Узнать цену ↗ |
| 13 | 250515 | Гайка М12х1,25 | 2 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
75051-3902020 КДС; страницы PDF 30
