МоАЗ-75051

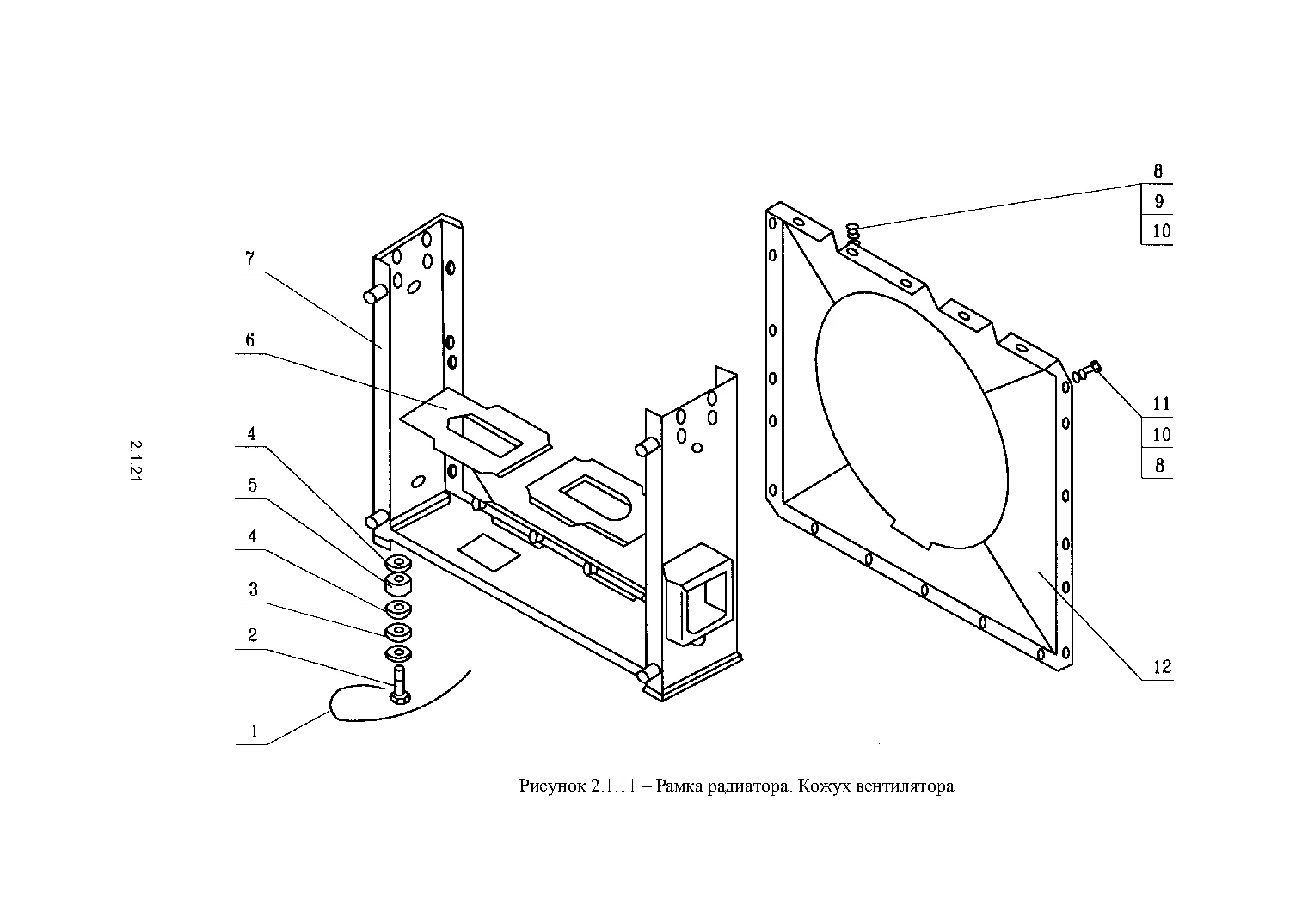

2.1.11 Рамка радиатора. Кожух вентилятора
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 258293 | Шплинт 16х475 | 2 | Узнать цену ↗ |
| 2 | 206954 | Болт М16х70 | 4 | Узнать цену ↗ |
| 3 | 204В-1302060 | Подушка | 4 | Узнать цену ↗ |
| 4 | 204-1302062 | Чашка | 12 | Узнать цену ↗ |
| 5 | 204-1302060 | Подушка | 4 | Узнать цену ↗ |
| 6 | 546П-1302050 | Прокладка | 2 | Узнать цену ↗ |
| 7 | 75051-1302010 | Рамка радиатора | 1 | Узнать цену ↗ |
| 8 | 201455 | Болт М8х18 | 17 | Узнать цену ↗ |
| 9 | 252005 | Шайба 8 | 22 | Узнать цену ↗ |
| 10 | 252135 | Шайба 8 Т | 22 | Узнать цену ↗ |
| 11 | 250510 | Гайка М8 | 5 | Узнать цену ↗ |
| 12 | 75051-1309009 | Кожух вентилятора | 1 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
75051-3902020 КДС; страницы PDF 30
