БЕЛАЗ-7555А / БЕЛАЗ-7555В

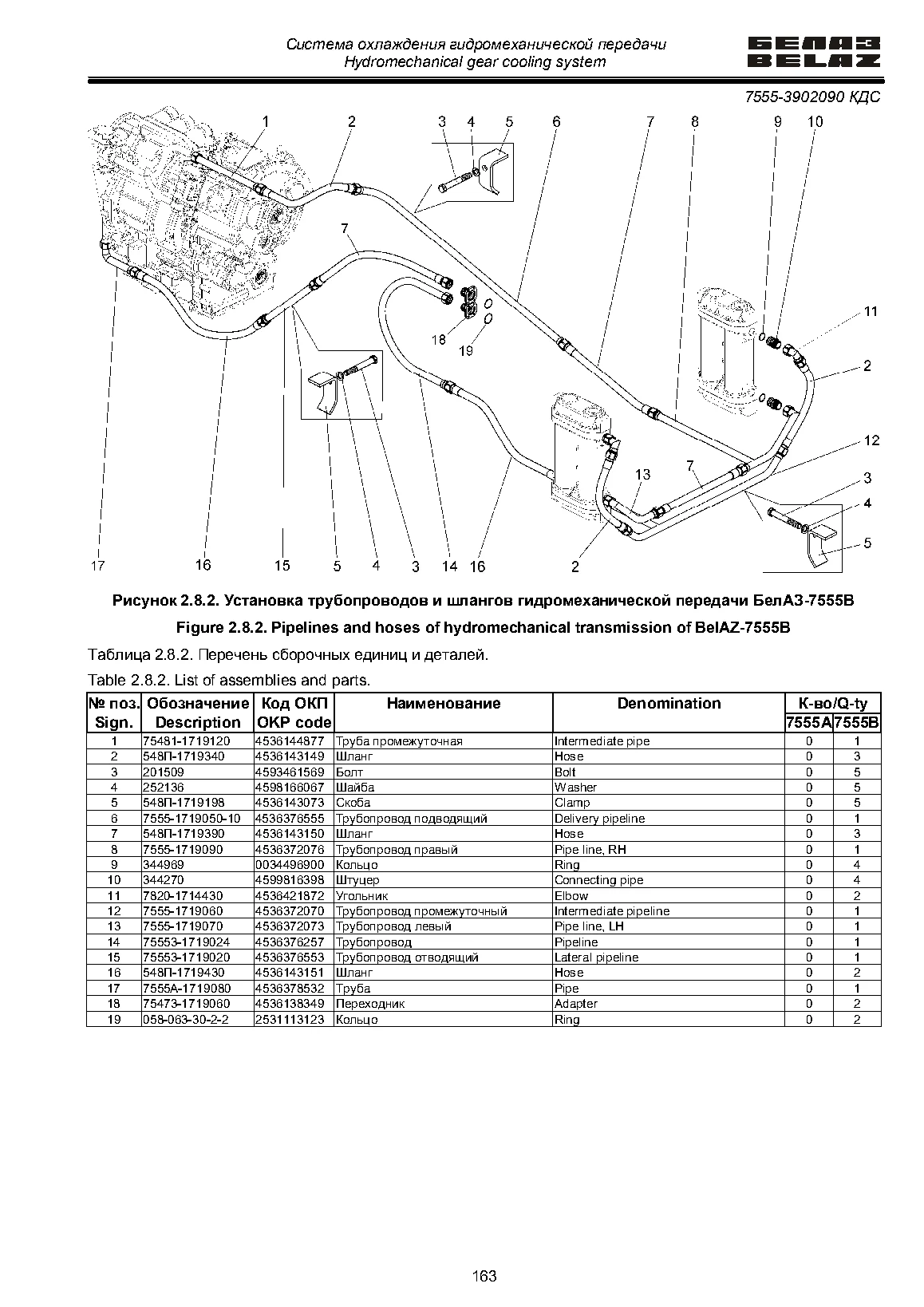

2.8.2 Установка трубопроводов и шлангов гидромеханической передачи БелАЗ-7555В

Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 75481-1719120 | Труба промежуточная | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 2 | 548П-1719340 | Шланг | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 3 | 201509 | Болт | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 5 | Узнать цену ↗ |
| 4 | 252136 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 5 | Узнать цену ↗ |
| 5 | 548П-1719198 | Скоба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 5 | Узнать цену ↗ |
| 6 | 7555-1719050-10 | Трубопровод подводящий | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 7 | 548П-1719390 | Шланг | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 8 | 7555-1719090 | Трубопровод правый | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 9 | 344969 | Кольцо | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 10 | 344270 | Штуцер | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 11 | 7820-1714430 | Угольник | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 12 | 7555-1719060 | Трубопровод промежуточный | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 13 | 7555-1719070 | Трубопровод левый | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 14 | 75553-1719024 | Трубопровод | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 15 | 75553-1719020 | Трубопровод отводящий | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 16 | 548П-1719430 | Шланг | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 17 | 7555A-1719080 | Труба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 18 | 75473-1719060 | Переходник | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 19 | 058-063-30-2-2 | Кольцо | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
7555-3902090 КДС; страницы PDF 163
