БЕЛАЗ-7555А / БЕЛАЗ-7555В

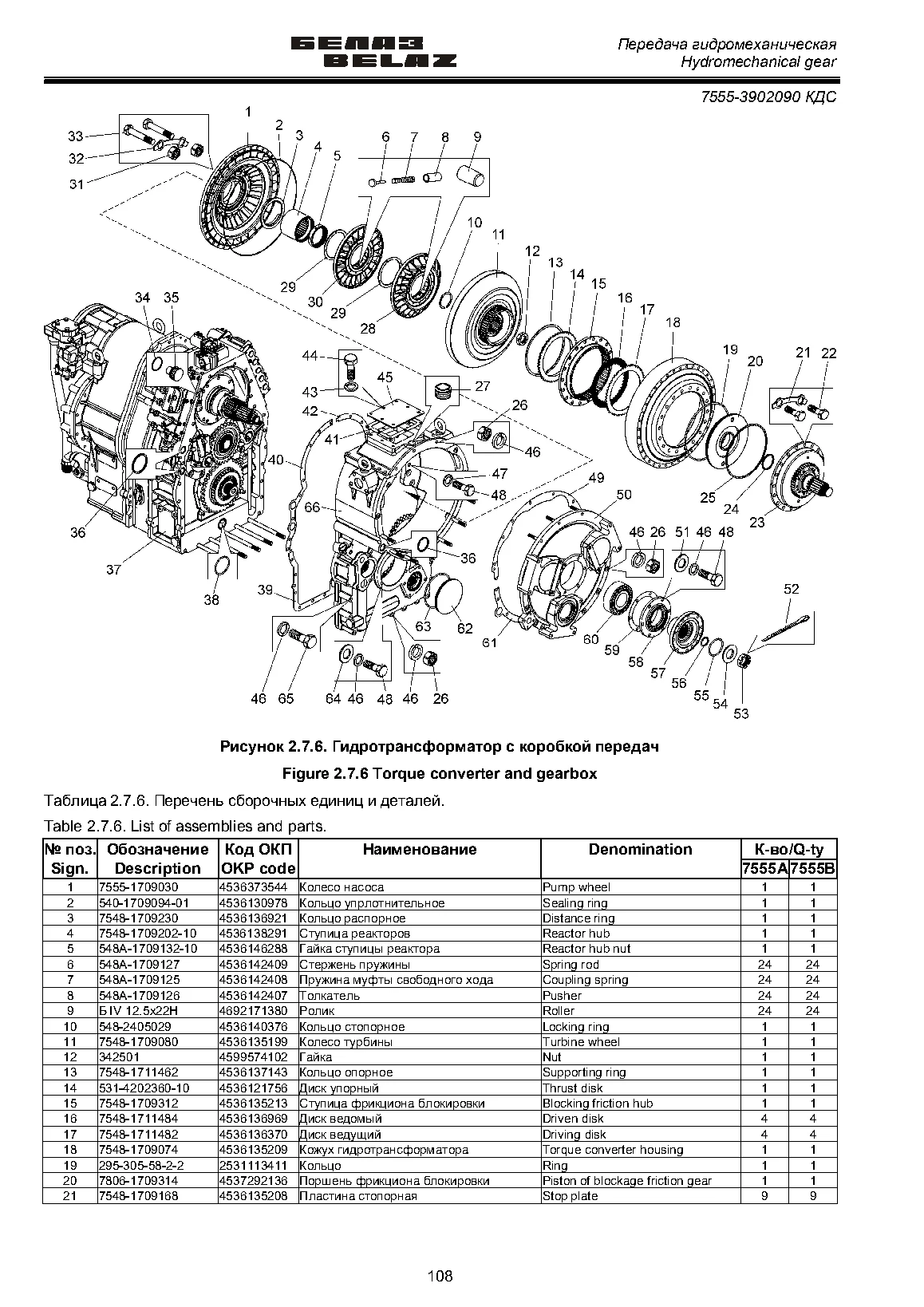

2.7.6 Гидротрансформатор с коробкой передач
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 7555-1709030 | Колесо насоса | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 2 | 540-1709094-01 | Кольцо упрлотнительное | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 3 | 7548-1709230 | Кольцо распорное | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 4 | 7548-1709202-10 | Ступица реакторов | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 5 | 548A-1709132-10 | Гайка ступицы реактора | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 6 | 548A-1709127 | Стержень пружины | БЕЛАЗ-7555А: 24 БЕЛАЗ-7555В: 24 | Узнать цену ↗ |
| 7 | 548A-1709125 | Пружина муфты свободного хода | БЕЛАЗ-7555А: 24 БЕЛАЗ-7555В: 24 | Узнать цену ↗ |
| 8 | 548A-1709126 | Толкатель | БЕЛАЗ-7555А: 24 БЕЛАЗ-7555В: 24 | Узнать цену ↗ |
| 9 | Б IV 12.5х22Н | Ролик | БЕЛАЗ-7555А: 24 БЕЛАЗ-7555В: 24 | Узнать цену ↗ |
| 10 | 548-2405029 | Кольцо стопорное | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 11 | 7548-1709080 | Колесо турбины | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 12 | 342501 | Гайка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 13 | 7548-1711462 | Кольцо опорное | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 14 | 531-4202360-10 | Диск упорный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 15 | 7548-1709312 | Ступица фрикциона блокировки | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 16 | 7548-1711484 | Диск ведомый | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 17 | 7548-1711482 | Диск ведущий | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 18 | 7548-1709074 | Кожух гидротрансформатора | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 19 | 295-305-58-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 20 | 7806-1709314 | Поршень фрикциона блокировки | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 21 | 7548-1709168 | Пластина стопорная | БЕЛАЗ-7555А: 9 БЕЛАЗ-7555В: 9 | Узнать цену ↗ |
| 22 | 340281 | Болт | БЕЛАЗ-7555А: 18 БЕЛАЗ-7555В: 18 | Узнать цену ↗ |
| 23 | 75551-1709180 | Вал ведущий с барабаном | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 24 | 7806-1709188 | Кольцо уплотнительное | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 25 | 7548-1709324-01 | Кольцо уплотнительное | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 26 | 250514 | Гайка | БЕЛАЗ-7555А: 24 БЕЛАЗ-7555В: 24 | Узнать цену ↗ |
| 27 | 262522 | Пробка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 28 | 75551-1709110 | Колесо первого реактора | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 29 | 548A-1709178 | Шайба плавающая | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 30 | 75551-1709210 | Колесо второго реактора | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 31 | 250512 | Гайка | БЕЛАЗ-7555А: 36 БЕЛАЗ-7555В: 36 | Узнать цену ↗ |
| 32 | 548A-1709096 | Пластина стопорная | БЕЛАЗ-7555А: 18 БЕЛАЗ-7555В: 18 | Узнать цену ↗ |
| 33 | 340247 | Болт | БЕЛАЗ-7555А: 36 БЕЛАЗ-7555В: 36 | Узнать цену ↗ |
| 34 | 014-018-25-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 35 | 7548-1712528 | Крышка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 36 | 029-035-36-2-2 | Кольцо | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 37 | 75551-1701002-01 | Коробка передач | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 38 | 050-055-30-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 39 | 7548-1709047 | Прокладка картера нижняя | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 40 | 7548-1709046 | Прокладка картера правая | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 41 | 7548-1709394 | Прокладка крышки люка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 42 | 7548-1709045 | Прокладка картера левая | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 43 | 252136 | Шайба | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
| 44 | 201495 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
| 45 | 7548-1709392 | Крышка люка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 46 | 252137 | Шайба | БЕЛАЗ-7555А: 41 БЕЛАЗ-7555В: 41 | Узнать цену ↗ |
| 47 | 342763 | Шайба стопорная | БЕЛАЗ-7555А: 9 БЕЛАЗ-7555В: 9 | Узнать цену ↗ |
| 48 | 201540 | Болт | БЕЛАЗ-7555А: 18 БЕЛАЗ-7555В: 18 | Узнать цену ↗ |
| 49 | 7548-1731018-10 | Прокладка картера верхняя | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 50 | 7545-1709050 | Крышка картера гидротрансформатора | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 51 | 252007 | Шайба | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 | Узнать цену ↗ |
| 52 | 258086 | Шплинт | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 53 | 342491 | Гайка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 54 | 7806-1729334 | Шайба упорная | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 55 | 080-090-58-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 56 | 040-048-46-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 57 | 7820-1709242 | Фланец ведущего вала | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 58 | 7806-1709270 | Крышка подшипника ведущего вала | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 59 | 7806-1709278 | Прокладка крышки подшипника | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 60 | 53614Н | Подшипник | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 61 | 7548-1731019 | Прокладка картера нижняя | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 62 | 7548-1709027-10 | Крышка картера | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 63 | 165-170-36-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 64 | 252045 | Шайба | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 65 | 340472 | Болт | БЕЛАЗ-7555А: 13 БЕЛАЗ-7555В: 13 | Узнать цену ↗ |
| 66 | 7555-1709020 | Картер гидротрансформатора в сборе | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
7555-3902090 КДС; страницы PDF 108, 109
