БЕЛАЗ-7555А / БЕЛАЗ-7555В

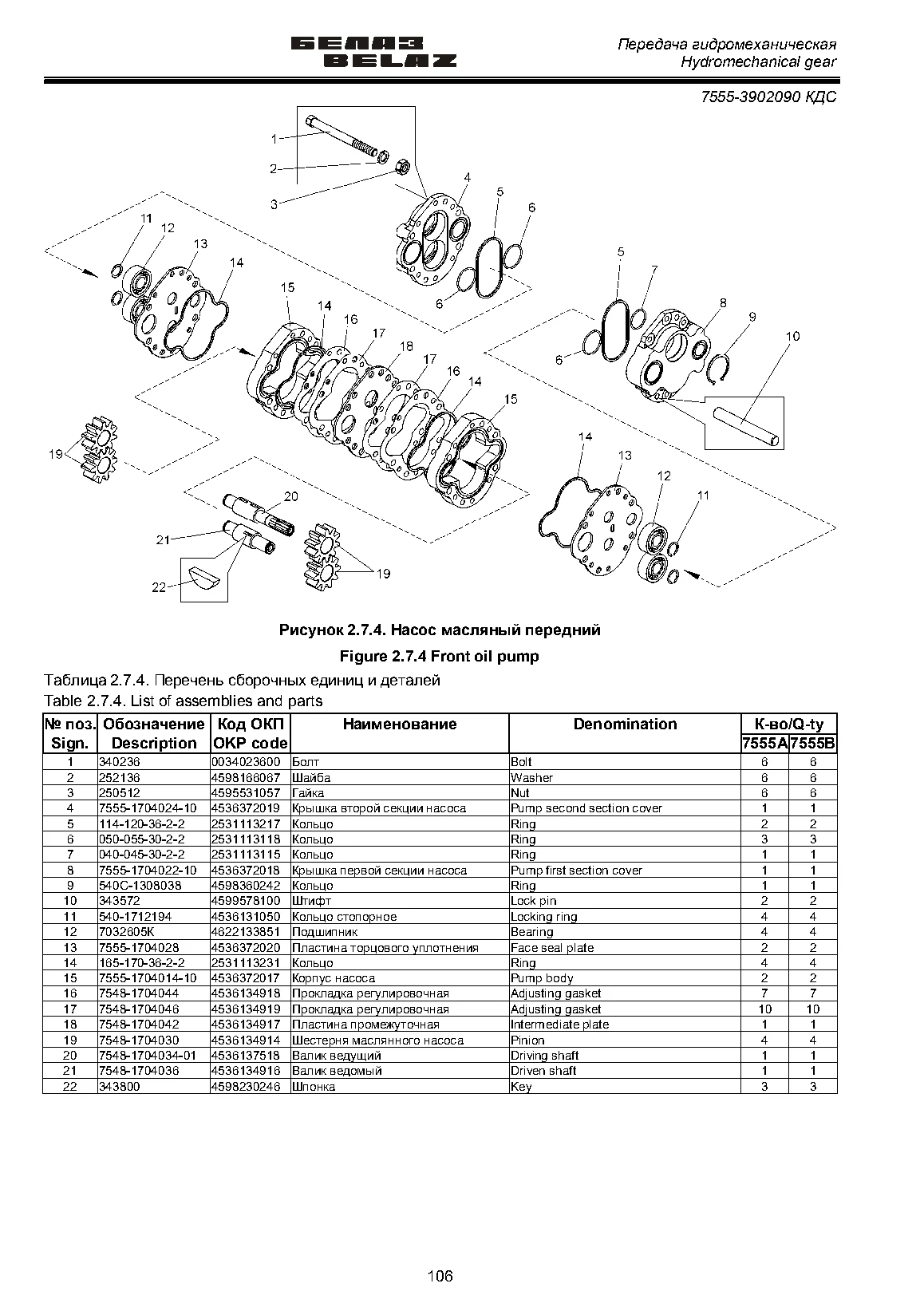

2.7.4 Насос масляный передний
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 340236 | Болт | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 | Узнать цену ↗ |
| 2 | 252136 | Шайба | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 | Узнать цену ↗ |
| 3 | 250512 | Гайка | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 | Узнать цену ↗ |
| 4 | 7555-1704024-10 | Крышка второй секции насоса | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 5 | 114-120-36-2-2 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 6 | 050-055-30-2-2 | Кольцо | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 7 | 040-045-30-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 8 | 7555-1704022-10 | Крышка первой секции насоса | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 9 | 540С-1308038 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 10 | 343572 | Штифт | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 11 | 540-1712194 | Кольцо стопорное | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 12 | 7032605К | Подшипник | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 13 | 7555-1704028 | Пластина торцового уплотнения | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 14 | 165-170-36-2-2 | Кольцо | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 15 | 7555-1704014-10 | Корпус насоса | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 16 | 7548-1704044 | Прокладка регулировочная | БЕЛАЗ-7555А: 7 БЕЛАЗ-7555В: 7 | Узнать цену ↗ |
| 17 | 7548-1704046 | Прокладка регулировочная | БЕЛАЗ-7555А: 10 БЕЛАЗ-7555В: 10 | Узнать цену ↗ |
| 18 | 7548-1704042 | Пластина промежуточная | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 19 | 7548-1704030 | Шестерня маслянного насоса | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 20 | 7548-1704034-01 | Валик ведущий | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 21 | 7548-1704036 | Валик ведомый | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 22 | 343800 | Шпонка | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
7555-3902090 КДС; страницы PDF 106
