БЕЛАЗ-7555А / БЕЛАЗ-7555В

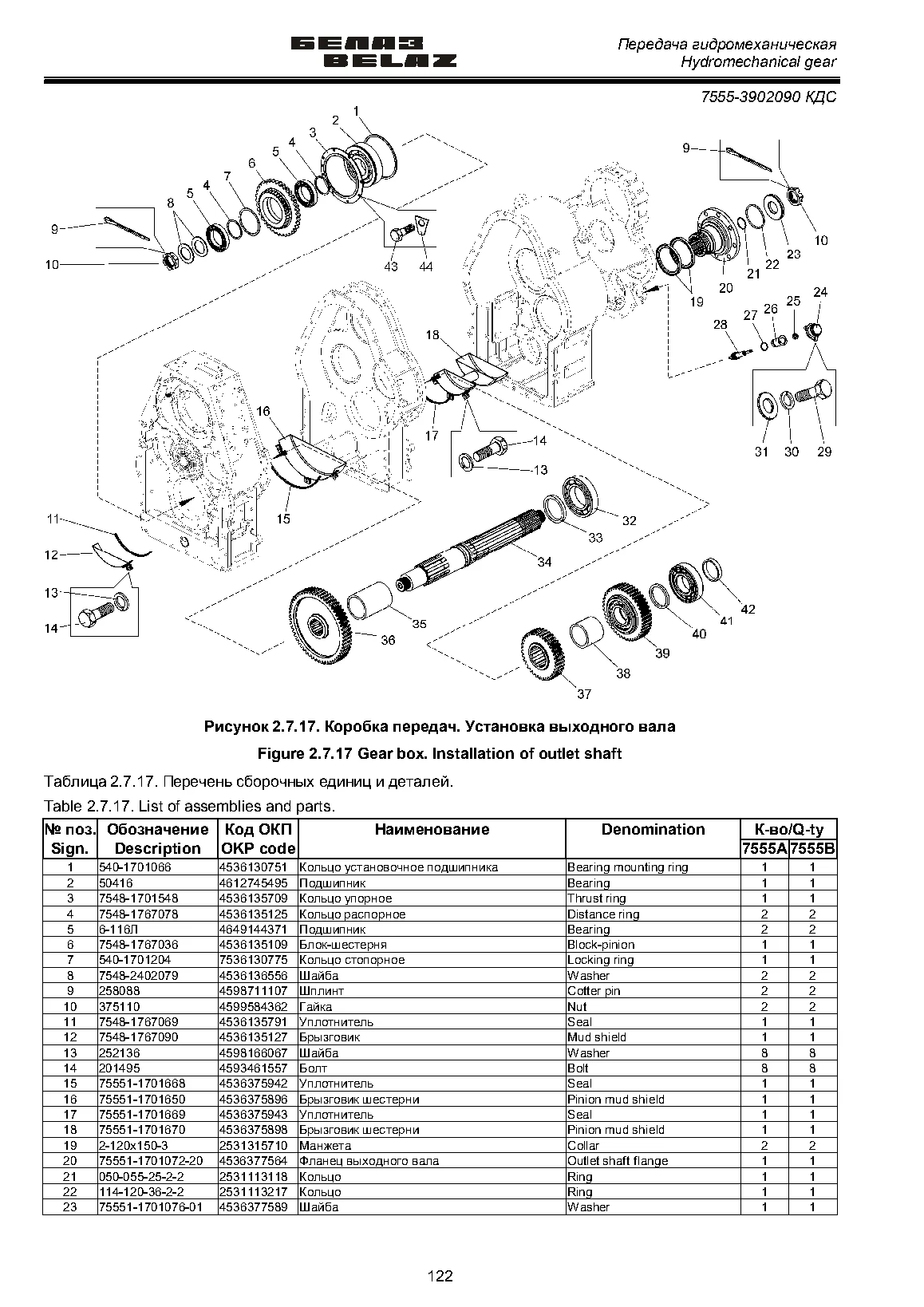

2.7.17 Коробка передач. Установка выходного вала
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 540-1701066 | Кольцо установочное подшипника | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 2 | 50416 | Подшипник | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 3 | 7548-1701548 | Кольцо упорное | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 4 | 7548-1767078 | Кольцо распорное | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 5 | 6-116Л | Подшипник | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 6 | 7548-1767036 | Блок-шестерня | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 7 | 540-1701204 | Кольцо стопорное | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 8 | 7548-2402079 | Шайба | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 9 | 258088 | Шплинт | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 10 | 375110 | Гайка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 11 | 7548-1767069 | Уплотнитель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 12 | 7548-1767090 | Брызговик | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 13 | 252136 | Шайба | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
| 14 | 201495 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
| 15 | 75551-1701668 | Уплотнитель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 16 | 75551-1701650 | Брызговик шестерни | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 17 | 75551-1701669 | Уплотнитель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 18 | 75551-1701670 | Брызговик шестерни | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 19 | 2-120х150-3 | Манжета | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 20 | 75551-1701072-20 | Фланец выходного вала | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 21 | 050-055-25-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 22 | 114-120-36-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 23 | 75551-1701076-01 | Шайба | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 24 | 24.3802 | Датчик спидометра | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 25 | 1.2-10х25-3 | Манжета | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 26 | 7548-3841050 | Втулка шестерни привода спидометра | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 27 | 029-035-25-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 28 | 7548-3841034 | Шестерня ведомая привода спидометра | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 29 | 201454 | Болт | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 30 | 252135 | Шайба | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 31 | 252005 | Шайба | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 32 | 221 | Подшипник | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 33 | 75551-1701508 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 34 | 75551-1701502 | Вал выходной | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 35 | 75551-1701505-10 | Втулка дистанционная | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 36 | 75551-1701558-10 | Шестерня ведомая понижающего диапазона | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 37 | 75551-1701568 | Шестерня ведомая повышающего диапазона | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 38 | 75551-1701506 | Втулка дистанционная | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 39 | 75551-1701790 | Шестерня паразитная | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 40 | 75551-1701427 | Втулка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 41 | 42317Л1 | Подшипник | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 42 | 75551-1701515-20 | Втулка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 43 | 200367 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
| 44 | 342773 | Пластина стопорная | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
7555-3902090 КДС; страницы PDF 122, 123
