БЕЛАЗ-7555А / БЕЛАЗ-7555В

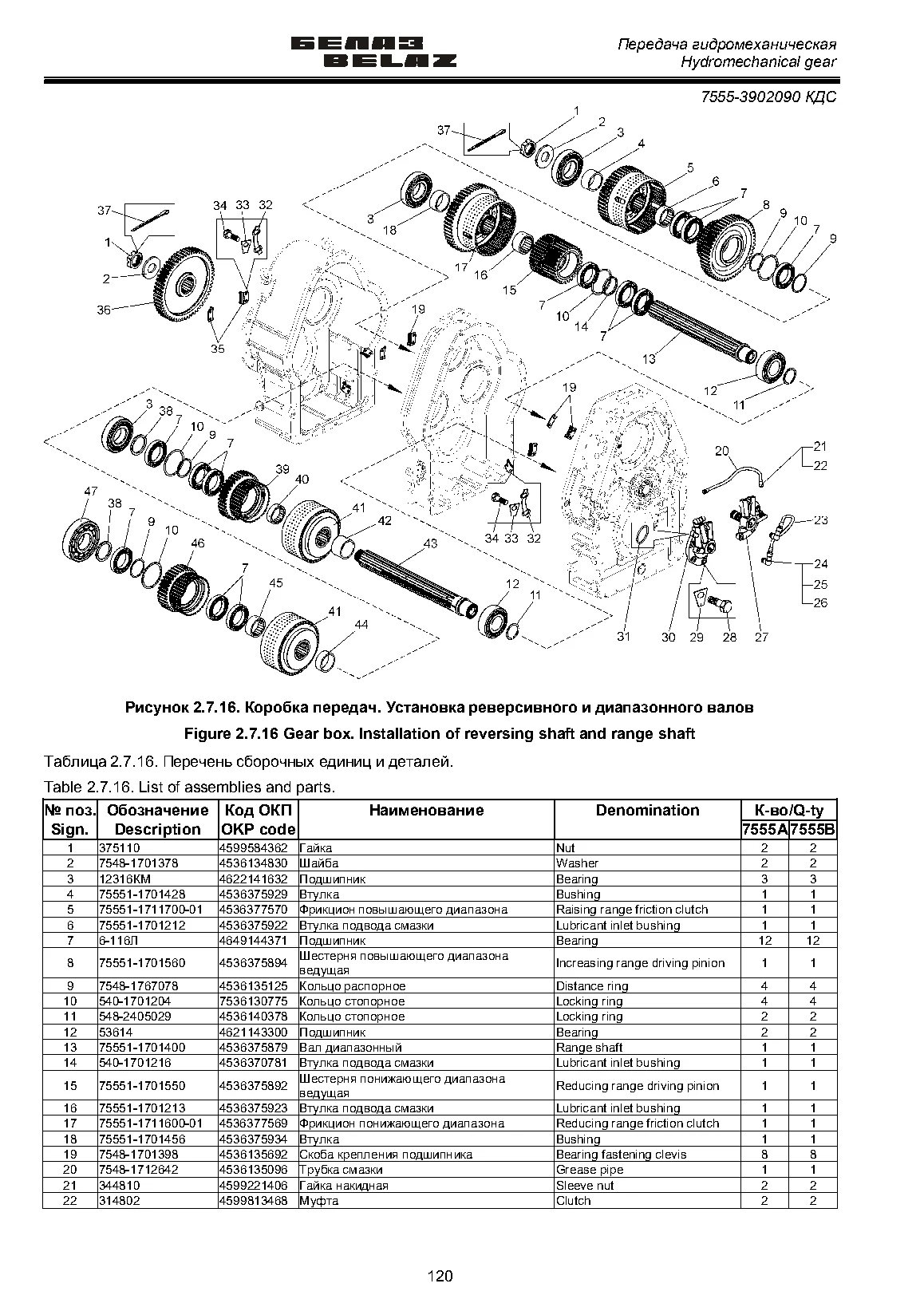

2.7.16 Коробка передач. Установка реверсивного и диапазонного валов
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 375110 | Гайка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 2 | 7548-1701378 | Шайба | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 3 | 12316КМ | Подшипник | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 4 | 75551-1701428 | Втулка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 5 | 75551-1711700-01 | Фрикцион повышающего диапазона | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 6 | 75551-1701212 | Втулка подвода смазки | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 7 | 6-116Л | Подшипник | БЕЛАЗ-7555А: 12 БЕЛАЗ-7555В: 12 | Узнать цену ↗ |
| 8 | 75551-1701560 | Шестерня повышающего диапазона ведущая | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 9 | 7548-1767078 | Кольцо распорное | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 10 | 540-1701204 | Кольцо стопорное | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 11 | 548-2405029 | Кольцо стопорное | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 12 | 53614 | Подшипник | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 13 | 75551-1701400 | Вал диапазонный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 14 | 540-1701216 | Втулка подвода смазки | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 15 | 75551-1701550 | Шестерня понижающего диапазона ведущая | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 16 | 75551-1701213 | Втулка подвода смазки | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 17 | 75551-1711600-01 | Фрикцион понижающего диапазона | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 18 | 75551-1701456 | Втулка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 19 | 7548-1701398 | Скоба крепления подшипника | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
| 20 | 7548-1712642 | Трубка смазки | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 21 | 344810 | Гайка накидная | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 22 | 314802 | Муфта | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 23 | 7548-1712662 | Трубка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 24 | 379225 | Гайка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 25 | 379275 | Муфта | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 26 | 379623 | Угольник конечный | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 27 | 7548-1701380-01 | Крышка диапазонного вала | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 28 | 200367 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
| 29 | 342773 | Пластина стопорная | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
| 30 | 7548-1701430-10 | Крышка реверсивного вала | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 31 | 019-023-25-2-2 | Кольцо | БЕЛАЗ-7555А: 5 БЕЛАЗ-7555В: 5 | Узнать цену ↗ |
| 32 | 540-1709096-10 | Скоба замковая | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
| 33 | 342765 | Пластина стопорная | БЕЛАЗ-7555А: 12 БЕЛАЗ-7555В: 12 | Узнать цену ↗ |
| 34 | 201495 | Болт | БЕЛАЗ-7555А: 20 БЕЛАЗ-7555В: 20 | Узнать цену ↗ |
| 35 | 75551-1701398 | Скоба крепления подшипника | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 36 | 75551-1701588 | Шестерня реверсивного вала ведомая | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 37 | 258088 | Шплинт | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 38 | 7548-1701375 | Кольцо распорное | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 39 | 75551-1701520 | Шестерня второй передачи ведущая | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 40 | 75551-1701211 | Втулка подвода смазки | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 41 | 75551-1711500 | Фрикцион первой передачи | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 42 | 75551-1701474 | Втулка упорная | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 43 | 75551-1701450 | Вал реверсивный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 44 | 75551-1701426 | Втулка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 45 | 75551-1701216 | Втулка подвода смазки | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 46 | 75551-1701510 | Шестерня первой передачи ведущая | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 47 | 32416 | Подшипник | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
7555-3902090 КДС; страницы PDF 120, 121
