БЕЛАЗ-7555А / БЕЛАЗ-7555В

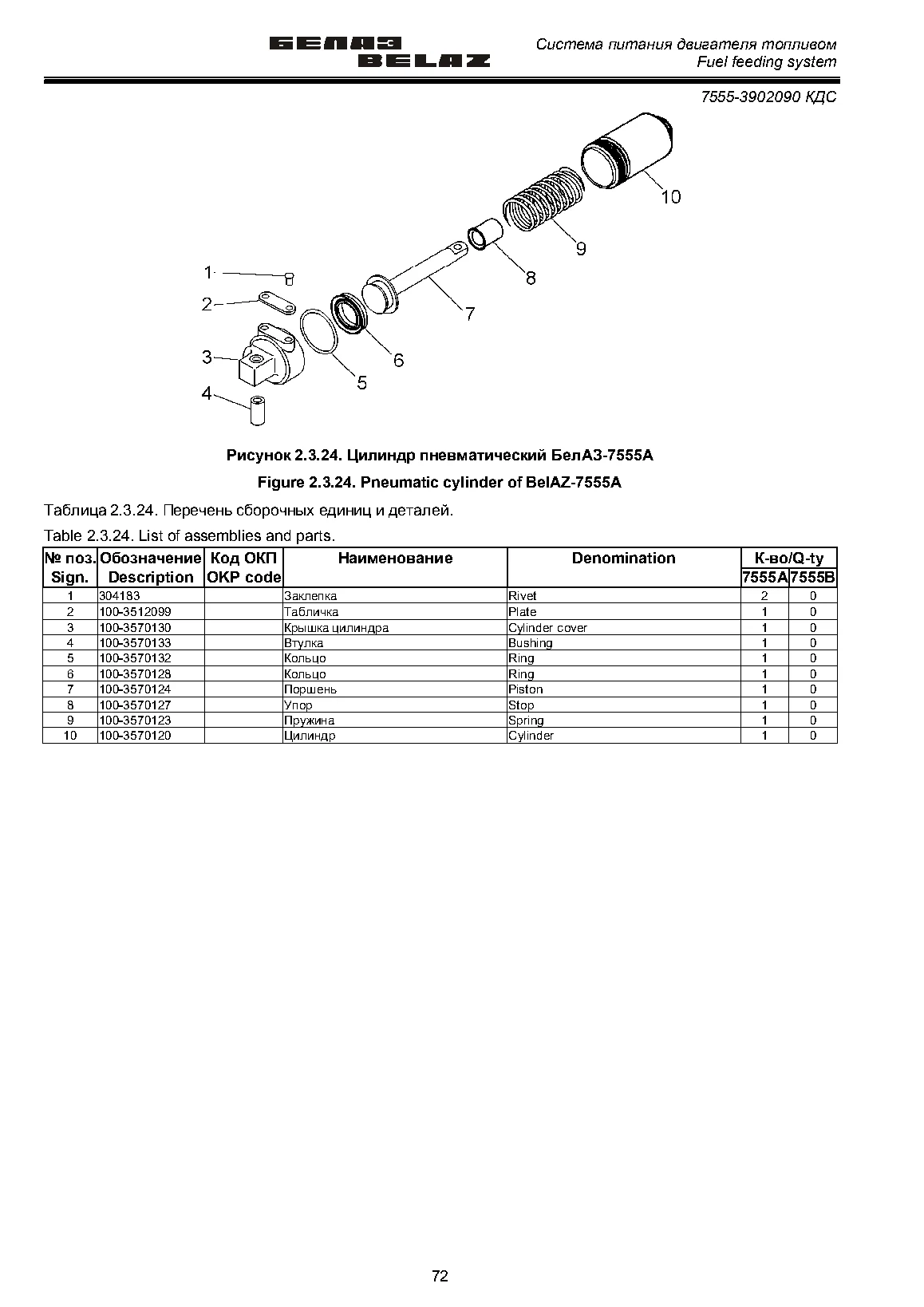

2.3.24 Цилиндр пневматический БелАЗ-7555А
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 304183 | Заклепка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 2 | 100-3512099 | Табличка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 3 | 100-3570130 | Крышка цилиндра | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 4 | 100-3570133 | Втулка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 5 | 100-3570132 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 6 | 100-3570128 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 7 | 100-3570124 | Поршень | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 8 | 100-3570127 | Упор | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 9 | 100-3570123 | Пружина | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 10 | 100-3570120 | Цилиндр | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
7555-3902090 КДС; страницы PDF 72
