БЕЛАЗ-7555А / БЕЛАЗ-7555В

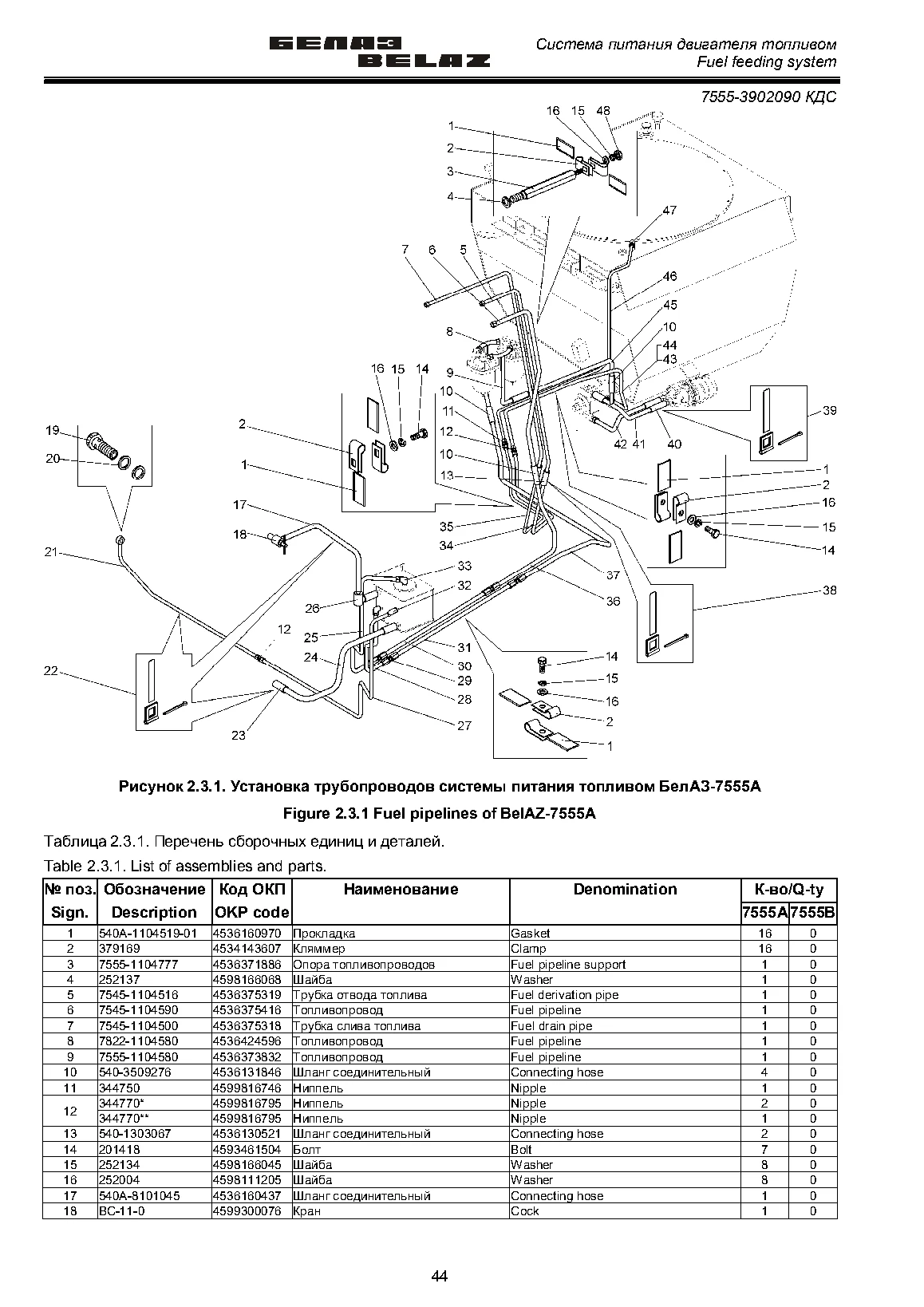

2.3.1 Установка трубопроводов системы питания топливом БелАЗ-7555А
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 540А-1104519-01 | Прокладка | БЕЛАЗ-7555А: 16 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 2 | 379169 | Кляммер | БЕЛАЗ-7555А: 16 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 3 | 7555-1104777 | Опора топливопроводов | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 4 | 252137 | Шайба | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 5 | 7545-1104516 | Трубка отвода топлива | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 6 | 7545-1104590 | Топливопровод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 7 | 7545-1104500 | Трубка слива топлива | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 8 | 7822-1104580 | Топливопровод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 9 | 7555-1104580 | Топливопровод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 10 | 540-3509276 | Шланг соединительный | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 11 | 344750 | Ниппель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 12 | 344770* | Ниппель | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 13 | 540-1303067 | Шланг соединительный | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 14 | 201418 | Болт | БЕЛАЗ-7555А: 7 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 15 | 252134 | Шайба | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 16 | 252004 | Шайба | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 17 | 540А-8101045 | Шланг соединительный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 18 | ВС-11-0 | Кран | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 19 | 540А-1018132* | Болт зажимной | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 20 | 540-2917144* | Прокладка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 21 | 7545-1104121* | Трубка подвода топлива | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 22 | 344427* | Хомут | БЕЛАЗ-7555А: 9 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 23 | 549А-1018422 | Шланг соединительный | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 24 | 75131-1015864 | Патрубок | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 25 | 7545-1104572 | Топливопровод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 26 | 7512-1015880 | Патрубок | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 27 | 7545-1104120* | Трубка подвода топлива | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 28 | 7545-1104562 | Топливопровод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 29 | 344757 | Ниппель | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 30 | 7545-1104576 | Топливопровод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 31 | 7545-1104560 | Топливопровод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 32 | 344525* | Угольник | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 33 | 379652 | Угольник | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 34 | 7545-1104517 | Трубка отвода топлива | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 35 | 7545-1104520 | Трубка слива топлива | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 36 | 7545-1104585 | Топливопровод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 37 | 7545-1104564 | Топливопровод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 38 | 344420 | Хомут | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 39 | 344423 | Хомут | БЕЛАЗ-7555А: 14 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 40 | 549А-1104212 | Шланг соединительный | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 41 | 7545-1104550 | Топливопровод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 42 | 7545-1104420 | Топливопровод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 43 | 7545-1104525 | Трубка отвода топлива | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 44 | 344761 | Ниппель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 45 | 7545-1104568 | Топливопровод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 46 | 7545-1104371 | Топливопровод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 47 | 344503 | Угольник | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
| 48 | 250508 | Гайка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 0 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
7555-3902090 КДС; страницы PDF 44, 45
