БЕЛАЗ-7555А / БЕЛАЗ-7555В

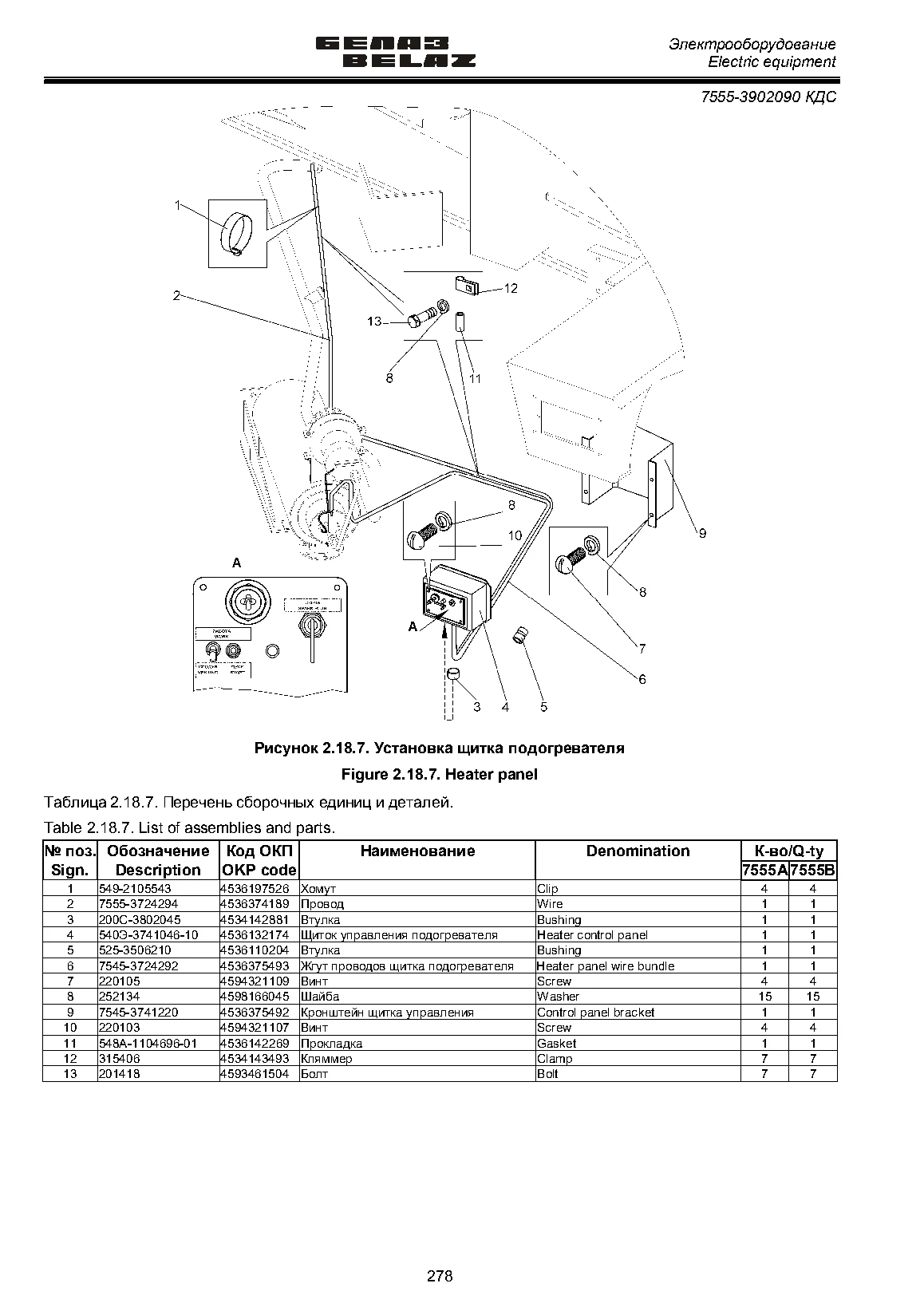

2.18.7 Установка щитка подогревателя
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 549-2105543 | Хомут | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 2 | 7555-3724294 | Провод | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 3 | 200С-3802045 | Втулка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 4 | 540Э-3741046-10 | Щиток управления подогревателя | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 5 | 525-3506210 | Втулка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 6 | 7545-3724292 | Жгут проводов щитка подогревателя | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 7 | 220105 | Винт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 8 | 252134 | Шайба | БЕЛАЗ-7555А: 15 БЕЛАЗ-7555В: 15 | Узнать цену ↗ |
| 9 | 7545-3741220 | Кронштейн щитка управления | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 10 | 220103 | Винт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 11 | 548А-1104696-01 | Прокладка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 12 | 315406 | Кляммер | БЕЛАЗ-7555А: 7 БЕЛАЗ-7555В: 7 | Узнать цену ↗ |
| 13 | 201418 | Болт | БЕЛАЗ-7555А: 7 БЕЛАЗ-7555В: 7 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
7555-3902090 КДС; страницы PDF 278
