БЕЛАЗ-7555А / БЕЛАЗ-7555В
2.18.2 Монтаж проводов на шасси БелАЗ-7555В
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 201418 | Болт | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 71 | Узнать цену ↗ |
| 2 | 549А-3724395 | Прокладка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 14 | Узнать цену ↗ |
| 3 | 252134 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 84 | Узнать цену ↗ |
| 4 | 379160 | Кляммер | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 10 | Узнать цену ↗ |
| 5 | 7545-3724044 | Жгут проводов между фар | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 6 | ПС-12 | Панель соединительная | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: | Узнать цену ↗ |
| 7 | 220109 | Винт | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 8 | 252004 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 12 | Узнать цену ↗ |
| 9 | 315406 | Кляммер | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 13 | Узнать цену ↗ |
| 10 | 548А-11046969-01 | Прокладка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 25 | Узнать цену ↗ |
| 11 | ДУЖ 105П-03-24В-1А-01 | Датчик | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 12 | 7522-3724072 | Колпак защитный | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 33 | Узнать цену ↗ |
| 13 | 7540А-3724218 | Перемычка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 14 | 220103 | Винт | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 15 | 7545-3741232 | Крышка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 16 | 7545-3724026 | Жгут проводов фар | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 17 | 344618 | Кляммер | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 18 | 344601 | Кляммер | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 19 | 3011575 | Датчик тахометра* | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 20 | 75553-3724300 | Жгут проводов по двигателю | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 21 | 315412 | Кляммер | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 12 | Узнать цену ↗ |
| 22 | 540А-3724044 | Чехол защитный | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 7 | Узнать цену ↗ |
| 23 | 540-1712534 | Прокладка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 24 | ДСФ-65 | Датчик | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 25 | 7530-3738343 | Переходник | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 26 | ТМ 100В | Датчик температуры | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 27 | 3062866* | Датчик аварийной температуры воды | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 28 | 201495 | Болт | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 29 | 252006 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 30 | 252136 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 31 | 540-3724090-02** | Провод соединения двигателя с рамой | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 32 | 540А-3724050 | Провод | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 33 | 535А-3724021 | Втулка гибкого рукава | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 34 | 7540-3724144 | Гибкий рукав для проводов | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 35 | 540А-3724143 | Гибкий рукав для проводов | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 36 | 543-3724024 | Втулка гибкого рукава | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 37 | 75553-3724312 | Жгут проводов | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 38 | 75553-3734248 | Перемычка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 39 | 3015238* | Датчик температуры | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 40 | 3056344* | Датчик аварийного давления масла | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 41 | 18.3829010 | Датчик давления | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 42 | 379198 | Кляммер | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 19 | Узнать цену ↗ |
| 43 | 549А-3724394 | Прокладка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 19 | Узнать цену ↗ |
| 44 | 549А-3724393 | Прокладка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 45 | 344622 | Кляммер | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 46 | 549А-3724392 | Прокладка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 10 | Узнать цену ↗ |
| 47 | 344621 | Кляммер | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 10 | Узнать цену ↗ |
| 48 | 7555-3724028 | Жгут проводов выключателя "массы" | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 49 | 250508 | Гайка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 6 | Узнать цену ↗ |
| 50 | 201420 | Болт | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 17 | Узнать цену ↗ |
| 51 | 540А-1104519-01 | Прокладка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 34 | Узнать цену ↗ |
| 52 | 379169 | Кляммер | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 6 | Узнать цену ↗ |
| 53 | 315407 | Кляммер | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 24 | Узнать цену ↗ |
| 54 | 549Б-3724244 | Перемычка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 7 | Узнать цену ↗ |
| 55 | 549Б-3724245 | Перемычка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 56 | 549Б-3724210 | Перемычка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 57 | 75481-3724289 | Провод дублирующего привода руля | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 58 | 201456 | Болт | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 59 | 250510 | Гайка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 60 | 252005 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 61 | 252135 | Шайба | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 62 | ДУЖ 105Д-03-24В-1А-01 | Датчик | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 63 | 75231-3724502 | Кронштейн | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 64 | ДУЖ 105Д-13-24В-1А-01 | Датчик | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 65 | УП101-Б1 | Повторитель боковой указателя поворотов | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 66 | 549-2105542 | Хомут электромонтажный | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 67 | ВК-12Б | Выключатель света | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 68 | 11.3829010 | Датчик давления | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 69 | 7806-1712918 | Переходник | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 70 | ДАДМ-02 | Датчик | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 71 | 549Б-3747290 | Диод с перемычкой | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 72 | 549А-3716046 | Кольцо | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 73 | 250464 | Гайка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 74 | 540-2917144 | Прокладка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 75 | 19.3828 | Датчик температуры | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 76 | 7545-3710040 | Выключатель | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 77 | 75473-3710032 | Кронштейн | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 78 | 549Б-3724240 | Перемычка | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 79 | ТМ59-6000-38 | Наконечник резиновый | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 80 | 7545-3724030 | Жгут проводов по лонжерону | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 81 | ФП131-Б | Фонарь | БЕЛАЗ-7555А: 0 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.

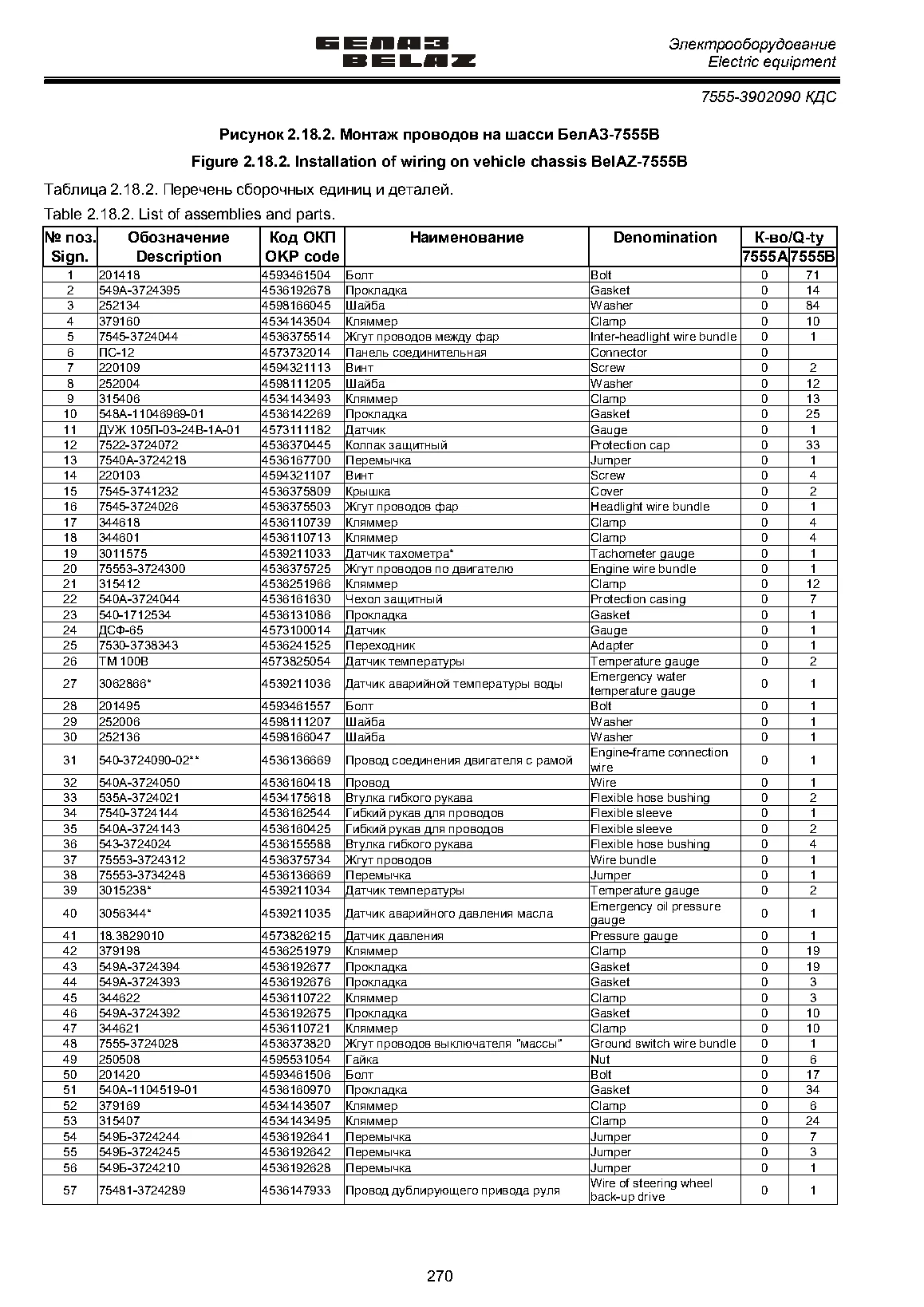

7555-3902090 КДС; страницы PDF 270, 271
