БЕЛАЗ-7555А / БЕЛАЗ-7555В

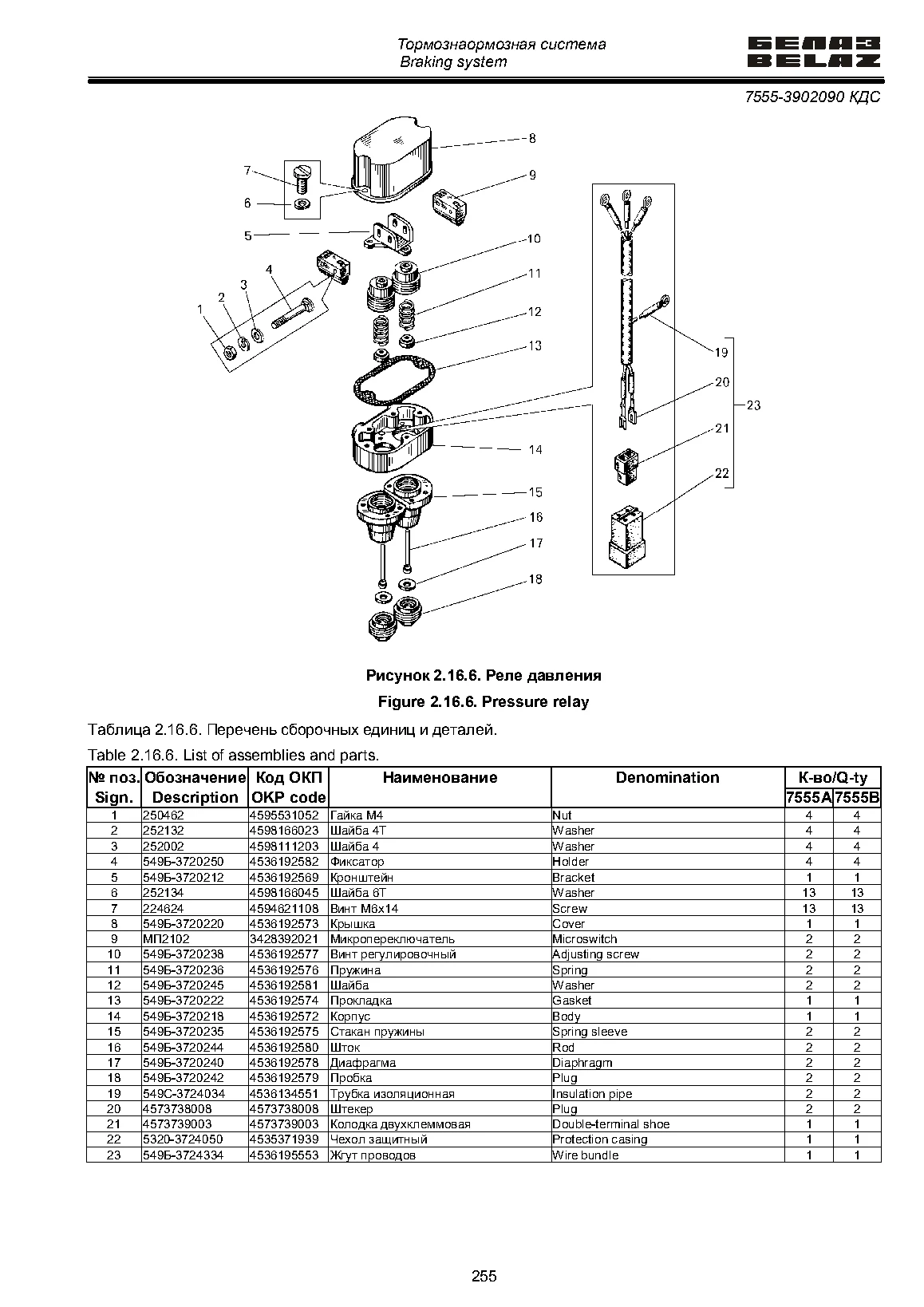

2.16.6 Реле давления
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 250462 | Гайка М4 | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 2 | 252132 | Шайба 4Т | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 3 | 252002 | Шайба 4 | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 4 | 549Б-3720250 | Фиксатор | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 5 | 549Б-3720212 | Кронштейн | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 6 | 252134 | Шайба 6Т | БЕЛАЗ-7555А: 13 БЕЛАЗ-7555В: 13 | Узнать цену ↗ |
| 7 | 224624 | Винт М6х14 | БЕЛАЗ-7555А: 13 БЕЛАЗ-7555В: 13 | Узнать цену ↗ |
| 8 | 549Б-3720220 | Крышка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 9 | МП2102 | Микропереключатель | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 10 | 549Б-3720238 | Винт регулировочный | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 11 | 549Б-3720236 | Пружина | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 12 | 549Б-3720245 | Шайба | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 13 | 549Б-3720222 | Прокладка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 14 | 549Б-3720218 | Корпус | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 15 | 549Б-3720235 | Стакан пружины | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 16 | 549Б-3720244 | Шток | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 17 | 549Б-3720240 | Диафрагма | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 18 | 549Б-3720242 | Пробка | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 19 | 549С-3724034 | Трубка изоляционная | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 20 | 4573738008 | Штекер | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 21 | 4573739003 | Колодка двухклеммовая | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 22 | 5320-3724050 | Чехол защитный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 23 | 549Б-3724334 | Жгут проводов | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
7555-3902090 КДС; страницы PDF 255
