БЕЛАЗ-7555А / БЕЛАЗ-7555В

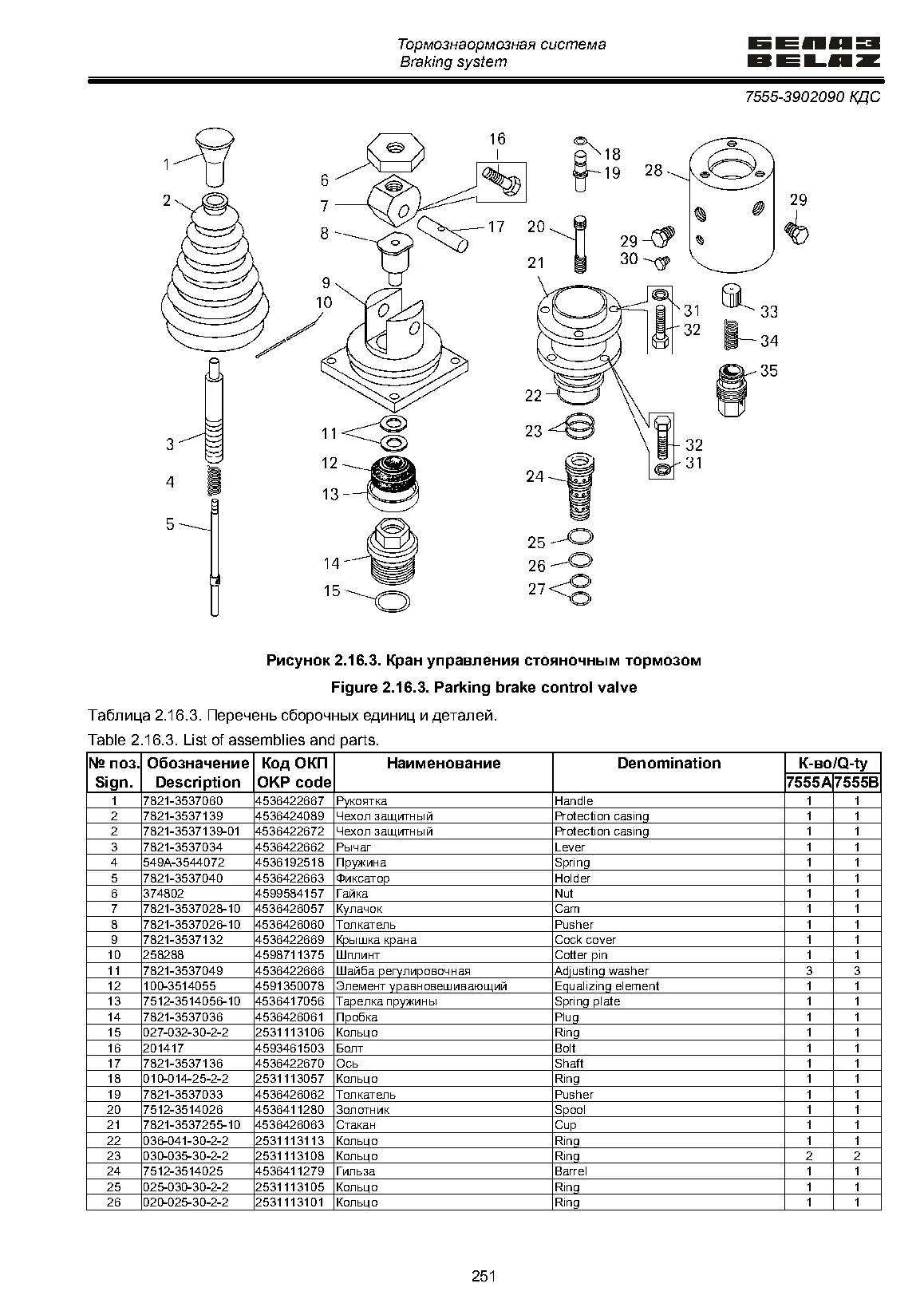

2.16.3 Кран управления стояночным тормозом
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 7821-3537060 | Рукоятка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 2 | 7821-3537139 | Чехол защитный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 2 | 7821-3537139-01 | Чехол защитный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 3 | 7821-3537034 | Рычаг | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 4 | 549А-3544072 | Пружина | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 5 | 7821-3537040 | Фиксатор | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 6 | 374802 | Гайка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 7 | 7821-3537028-10 | Кулачок | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 8 | 7821-3537026-10 | Толкатель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 9 | 7821-3537132 | Крышка крана | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 10 | 258288 | Шплинт | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 11 | 7821-3537049 | Шайба регулировочная | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 12 | 100-3514055 | Элемент уравновешивающий | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 13 | 7512-3514056-10 | Тарелка пружины | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 14 | 7821-3537036 | Пробка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 15 | 027-032-30-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 16 | 201417 | Болт | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 17 | 7821-3537136 | Ось | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 18 | 010-014-25-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 19 | 7821-3537033 | Толкатель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 20 | 7512-3514026 | Золотник | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 21 | 7821-3537255-10 | Стакан | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 22 | 036-041-30-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 23 | 030-035-30-2-2 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 24 | 7512-3514025 | Гильза | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 25 | 025-030-30-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 26 | 020-025-30-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 27 | 018-022-25-2-2 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 28 | 7821-3537020-20 | Корпус | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 29 | 262543 | Пробка | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 30 | 262541 | Пробка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 31 | 252156 | Шайба | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 | Узнать цену ↗ |
| 32 | 201493 | Болт | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 | Узнать цену ↗ |
| 33 | 7512-3514089 | Поршень | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 34 | 7555-3514053 | Пружина | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 35 | 7512-3514044 | Пробка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
7555-3902090 КДС; страницы PDF 251, 252
