БЕЛАЗ-7555А / БЕЛАЗ-7555В

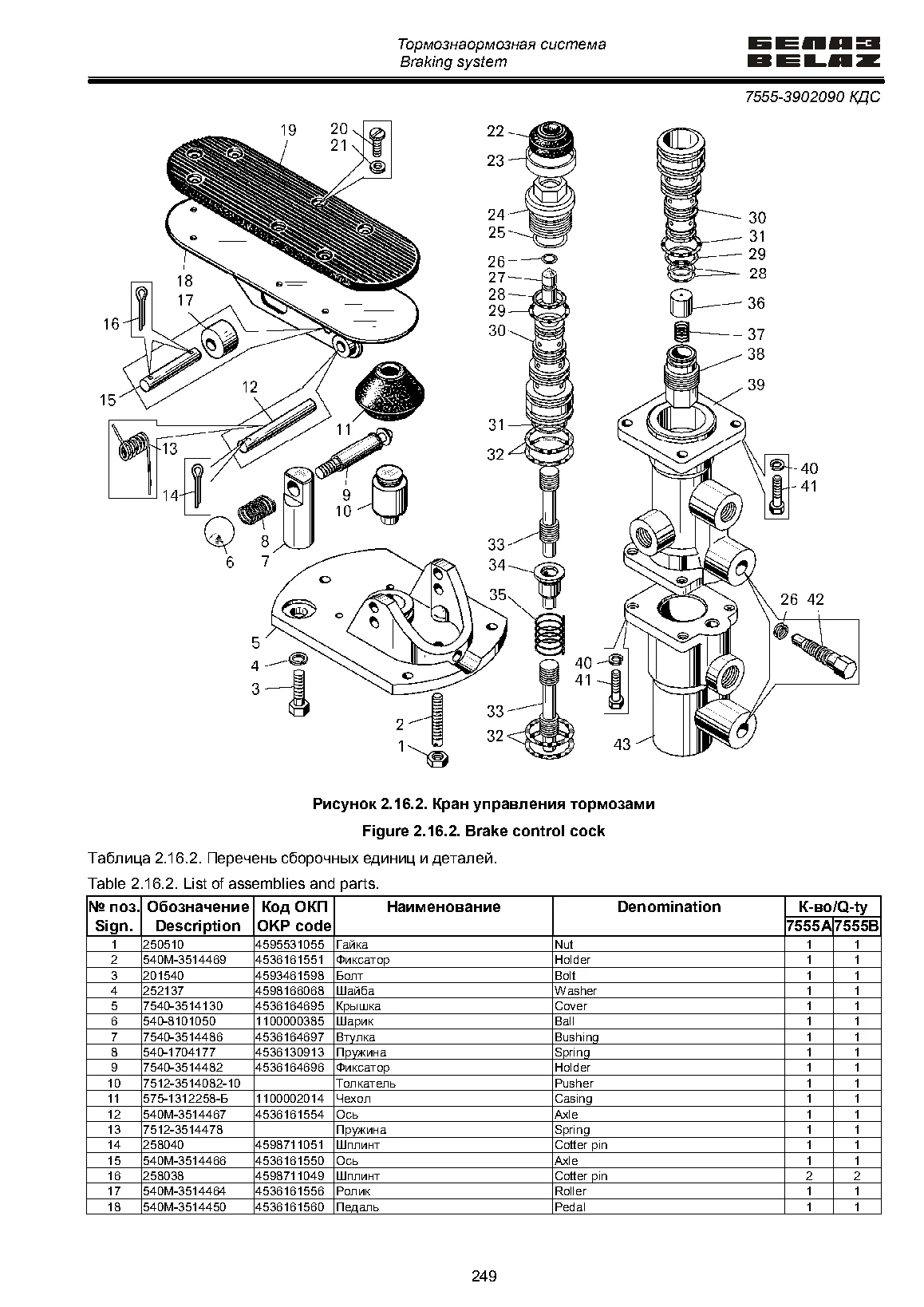

2.16.2 Кран управления тормозами
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 250510 | Гайка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 2 | 540М-3514469 | Фиксатор | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 3 | 201540 | Болт | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 4 | 252137 | Шайба | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 5 | 7540-3514130 | Крышка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 6 | 540-8101050 | Шарик | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 7 | 7540-3514486 | Втулка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 8 | 540-1704177 | Пружина | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 9 | 7540-3514482 | Фиксатор | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 10 | 7512-3514082-10 | Толкатель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 11 | 575-1312258-Б | Чехол | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 12 | 540М-3514467 | Ось | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 13 | 7512-3514478 | Пружина | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 14 | 258040 | Шплинт | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 15 | 540М-3514466 | Ось | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 16 | 258038 | Шплинт | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 17 | 540М-3514464 | Ролик | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 18 | 540М-3514450 | Педаль | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 19 | 549-1108016 | Накладка педали | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 20 | 224622 | Винт | БЕЛАЗ-7555А: 7 БЕЛАЗ-7555В: 7 | Узнать цену ↗ |
| 21 | 252037 | Шайба | БЕЛАЗ-7555А: 7 БЕЛАЗ-7555В: 7 | Узнать цену ↗ |
| 22 | 100-3514055 | Элемент уравновешивающий | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 23 | 7512-3514056-10 | Тарелка пружины | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 24 | 7512-3514045 | Пробка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 25 | 027-032-30-2-2 | Кольцо | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 26 | 008-012-25-2-2 | Кольцо | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 | Узнать цену ↗ |
| 27 | 7512-3514060-10 | Шток | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 28 | 018-022-25-2-2 | Кольцо | БЕЛАЗ-7555А: 3 БЕЛАЗ-7555В: 3 | Узнать цену ↗ |
| 29 | 020-025-30-2-2 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 30 | 7512-3514025 | Гильза | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 31 | 025-030-30-2-2 | Кольцо | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 32 | 030-035-30-2-2 | Кольцо | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 33 | 7512-3514026 | Золотник | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 34 | 7512-3514028 | Толкатель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 35 | 7512-3514051 | Пружина | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 36 | 7512-3514089 | Поршень | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 37 | 535-3509097 | Пружина | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 38 | 7512-3514044 | Пробка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 39 | 7512-3514020-10 | Корпус верхний | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 40 | 252155 | Шайба | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
| 41 | 201457 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
| 42 | 7512-3514032 | Игла запорная | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 43 | 7512-3514040 | Корпус нижний | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
7555-3902090 КДС; страницы PDF 249, 250
