БЕЛАЗ-7555А / БЕЛАЗ-7555В

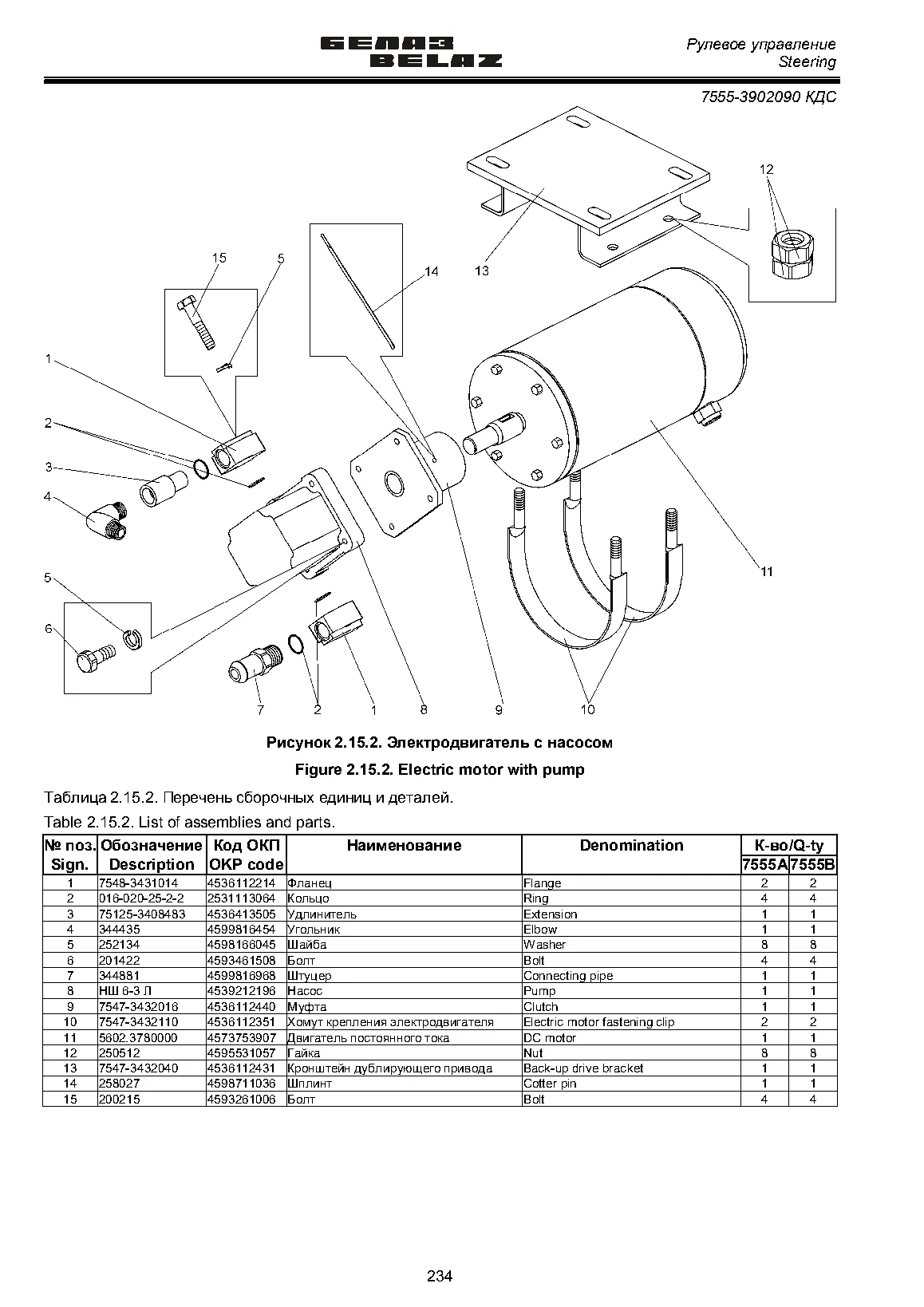

2.15.2 Электродвигатель с насосом
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 7548-3431014 | Фланец | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 2 | 016-020-25-2-2 | Кольцо | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 3 | 75125-3408483 | Удлинитель | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 4 | 344435 | Угольник | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 5 | 252134 | Шайба | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
| 6 | 201422 | Болт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
| 7 | 344881 | Штуцер | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 8 | НШ 6-3 Л | Насос | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 9 | 7547-3432016 | Муфта | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 10 | 7547-3432110 | Хомут крепления электродвигателя | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 11 | 5602.3780000 | Двигатель постоянного тока | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 12 | 250512 | Гайка | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
| 13 | 7547-3432040 | Кронштейн дублирующего привода | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 14 | 258027 | Шплинт | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 15 | 200215 | Болт | БЕЛАЗ-7555А: 4 БЕЛАЗ-7555В: 4 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
7555-3902090 КДС; страницы PDF 234
