БЕЛАЗ-7555А / БЕЛАЗ-7555В

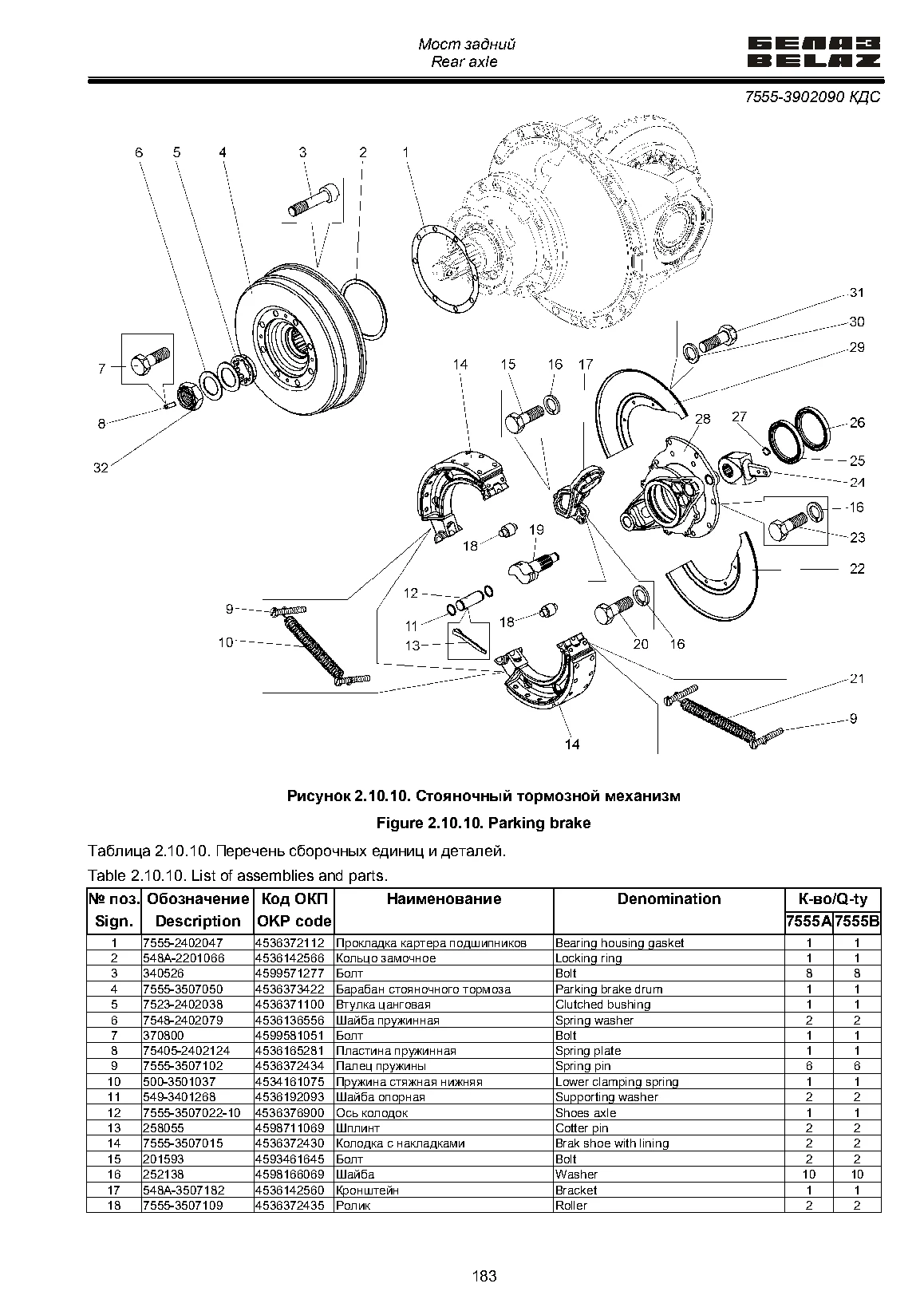

2.10.10 Стояночный тормозной механизм
Детали на схеме
| Поз. | Каталожный номер | Наименование | Количество на узел | Запрос |
|---|---|---|---|---|
| 1 | 7555-2402047 | Прокладка картера подшипников | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 2 | 548А-2201066 | Кольцо замочное | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 3 | 340526 | Болт | БЕЛАЗ-7555А: 8 БЕЛАЗ-7555В: 8 | Узнать цену ↗ |
| 4 | 7555-3507050 | Барабан стояночного тормоза | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 5 | 7523-2402038 | Втулка цанговая | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 6 | 7548-2402079 | Шайба пружинная | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 7 | 370800 | Болт | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 8 | 75405-2402124 | Пластина пружинная | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 9 | 7555-3507102 | Палец пружины | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 | Узнать цену ↗ |
| 10 | 500-3501037 | Пружина стяжная нижняя | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 11 | 549-3401268 | Шайба опорная | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 12 | 7555-3507022-10 | Ось колодок | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 13 | 258055 | Шплинт | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 14 | 7555-3507015 | Колодка с накладками | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 15 | 201593 | Болт | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 16 | 252138 | Шайба | БЕЛАЗ-7555А: 10 БЕЛАЗ-7555В: 10 | Узнать цену ↗ |
| 17 | 548А-3507182 | Кронштейн | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 18 | 7555-3507109 | Ролик | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 19 | 549А-3507111 | Кулак разжимной | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 20 | 201587 | Болт | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 21 | 7555-3507048 | Пружина стяжная верхняя | БЕЛАЗ-7555А: 2 БЕЛАЗ-7555В: 2 | Узнать цену ↗ |
| 22 | 549А-3507150 | Диск защитный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 23 | 340378 | Болт | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 | Узнать цену ↗ |
| 24 | 500-3501136-05 | Рычаг регулировочный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 25 | 540С-2402052 | Сальник | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 26 | 1.2-105х138-3 | Манжета | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 27 | 549А-3507116 | Шплинт пружинный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 28 | 7555-3507010 | Суппорт стояночного тормоза | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 29 | 549А-3507151 | Диск защитный | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
| 30 | 252135 | Шайба | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 | Узнать цену ↗ |
| 31 | 201454 | Болт | БЕЛАЗ-7555А: 6 БЕЛАЗ-7555В: 6 | Узнать цену ↗ |
| 32 | 342391 | Гайка | БЕЛАЗ-7555А: 1 БЕЛАЗ-7555В: 1 | Узнать цену ↗ |
Количество приведено на сборочную единицу по каталогу, а не как наличие на складе. Нулевое количество для модификации означает, что эта позиция в ней не применяется согласно данному изданию. Исполнение проверяем перед заказом.
7555-3902090 КДС; страницы PDF 183, 184
