БЕЛАЗ-7547 / БЕЛАЗ-75473

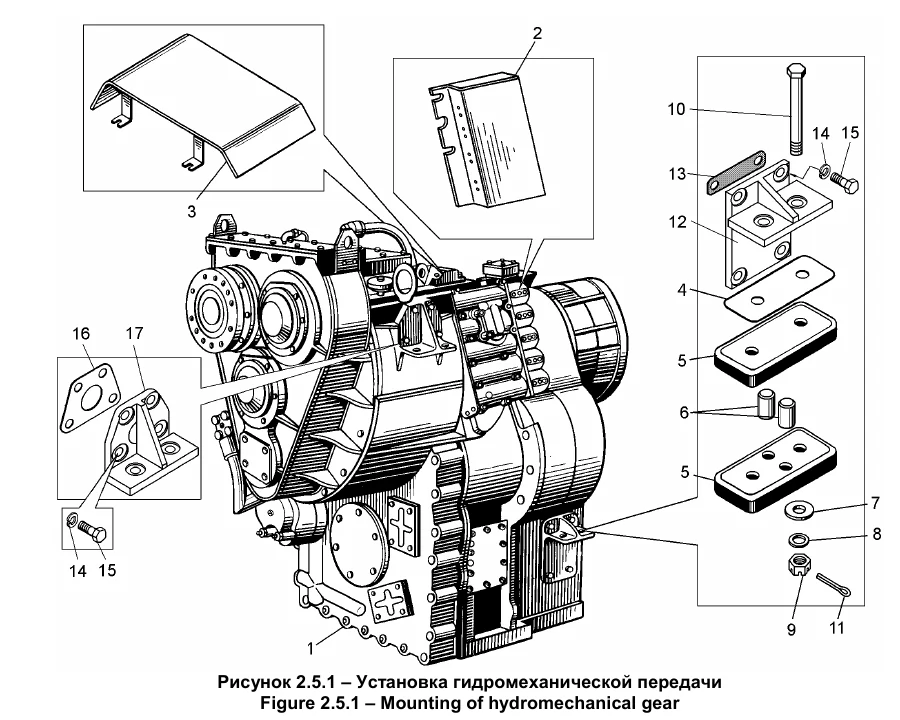

2.5.1 Установка гидромеханической передачи
Схема относится к исполнению 7547-1700004-20. Для 7547-1700004-01 состав и взаимозаменяемость проверяются отдельно.
Выбрано: 0Отметьте нужные позиции на схеме или в таблице.
Схема относится к исполнению 7547-1700004-20. Для 7547-1700004-01 состав и взаимозаменяемость проверяются отдельно.
Детали на схеме
| Выбрать | Поз. | Каталожный номер | Наименование | Количество на узел | Карточка |
|---|---|---|---|---|---|
| 1 | 7547-1700004-20 | Передача гидромеханическая в сборе | БЕЛАЗ-7547: 1 БЕЛАЗ-75473: 1 |
Подробнее ↗ | |
| 2 | 7548-1712696 | Экран электромагнитов | БЕЛАЗ-7547: 1 БЕЛАЗ-75473: 1 |
Подробнее ↗ | |
| 3 | 7548-1712690-01 | Кожух защитный | БЕЛАЗ-7547: 1 БЕЛАЗ-75473: 1 |
Подробнее ↗ | |
| 4 | 7548-1001428 | Прокладка регулировочная | БЕЛАЗ-7547: 28 БЕЛАЗ-75473: 28 |
Подробнее ↗ | |
| 5 | 7548-1001420 | Амортизатор нижний | БЕЛАЗ-7547: 8 БЕЛАЗ-75473: 8 |
Подробнее ↗ | |
| 6 | 343532 | Штифт 18x40 | БЕЛАЗ-7547: 8 БЕЛАЗ-75473: 8 |
Подробнее ↗ | |
| 7 | 252046 | Шайба 14 | БЕЛАЗ-7547: 8 БЕЛАЗ-75473: 8 |
Подробнее ↗ | |
| 8 | 252016 | Шайба 14 | БЕЛАЗ-7547: 24 БЕЛАЗ-75473: 24 |
Подробнее ↗ | |
| 9 | 374625 | Гайка М14x1,5 | БЕЛАЗ-7547: 8 БЕЛАЗ-75473: 8 |
Подробнее ↗ | |
| 10 | 340407 | Болт М14x120 | БЕЛАЗ-7547: 8 БЕЛАЗ-75473: 8 |
Подробнее ↗ | |
| 11 | 258040 | Шплинт 3,2x25 | БЕЛАЗ-7547: 8 БЕЛАЗ-75473: 8 |
Подробнее ↗ | |
| 12 | 540-1715030 | Кронштейн коробки внутренний | БЕЛАЗ-7547: 2 БЕЛАЗ-75473: 2 |
Подробнее ↗ | |
| 13 | 540-1715032 | Прокладка регулировочная | БЕЛАЗ-7547: 4 БЕЛАЗ-75473: 4 |
Подробнее ↗ | |
| 14 | 252139 | Шайба 16 ОТ 65Г 06 | БЕЛАЗ-7547: 16 БЕЛАЗ-75473: 16 |
Подробнее ↗ | |
| 15 | 202119 | Болт М16x40 | БЕЛАЗ-7547: 16 БЕЛАЗ-75473: 16 |
Подробнее ↗ | |
| 16 | 7548-1715276 | Прокладка регулировочная | БЕЛАЗ-7547: 2 БЕЛАЗ-75473: 2 |
Подробнее ↗ | |
| 17 | 7548-1715272 | Кронштейн | БЕЛАЗ-7547: 2 БЕЛАЗ-75473: 2 |
Подробнее ↗ |
Количество приведено на одну сборочную единицу по каталогу и не означает наличие на складе. Исполнение и взаимозаменяемость проверяем перед заказом.
