7555В-2200000
Установка карданных валов
Внутренний ID: 21252Позиций в составе: 22
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13

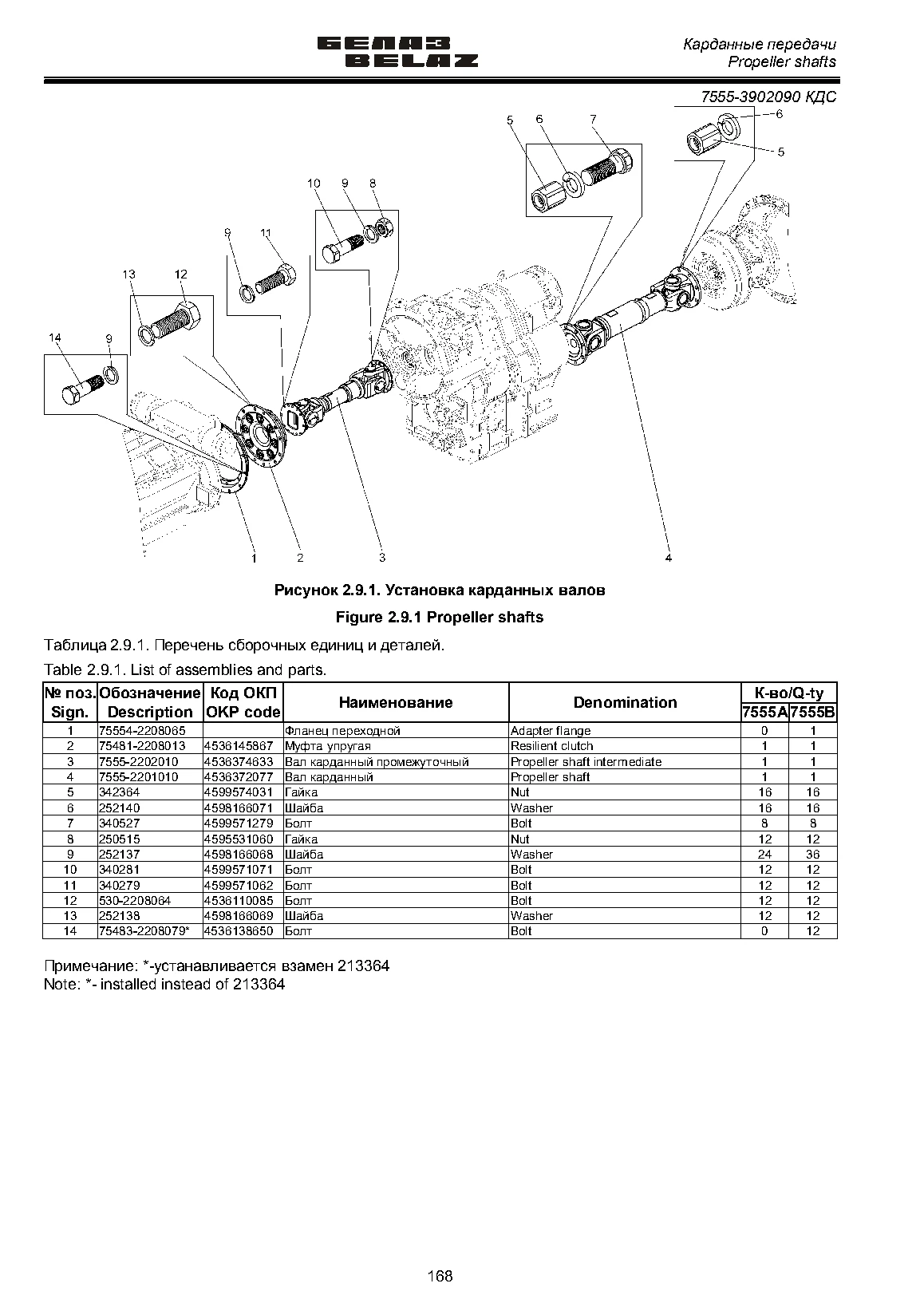

Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
Схемы узла
Выбрано: 0Отметьте нужные позиции.
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 4 | 7555А-2201010 | Вал карданный | 1 | Подробнее ↗ | |
| 8 | 250515 | Гайка | 12 | Подробнее ↗ | |
| 6 | 252140 | Шайба | 16 | Подробнее ↗ | |
| 11 | 340276 | Болт | 12 | Подробнее ↗ | |
| 10 | 340281 | Болт | 12 | Подробнее ↗ | |
| 7 | 340527 | Болт | 16 | Подробнее ↗ | |
| 5 | 342364 | Гайка | 16 | Подробнее ↗ | |
| 12 | 75483-2208079 | Болт специальный | 12 | Подробнее ↗ | |
| 9 | 252137 | Шайба | 24 | Подробнее ↗ | |
| 13 | 7547-2208013 | Муфта упругая | 1 | Подробнее ↗ | |
| 14 | 7555В-2202010 | Вал карданный | 1 | Подробнее ↗ |
Входит в состав
7555D-0000010Самосвал в сбореОткрыть ↗7555D-0000010-01Самосвал в сбореОткрыть ↗7555D-0000010-04Самосвал в сбореОткрыть ↗7555D-0000010-05Самосвал в сбореОткрыть ↗7555D-0000010-06Самосвал в сбореОткрыть ↗7555В-0000010Самосвал в сбореОткрыть ↗7555В-0000010-01Самосвал в сбореОткрыть ↗7555В-0000010-04Самосвал в сбореОткрыть ↗7555В-0000010-05Самосвал в сбореОткрыть ↗7555В-0000010-06Самосвал в сбореОткрыть ↗7555В-0000010-09Самосвал в сбореОткрыть ↗7555В-0000010-11Самосвал в сбореОткрыть ↗7555В-0000010-12Самосвал в сбореОткрыть ↗7555В-0000010-13Самосвал в сбореОткрыть ↗
