7555А-5325440-10
Панель приборов
Внутренний ID: 18617Позиций в составе: 58
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13

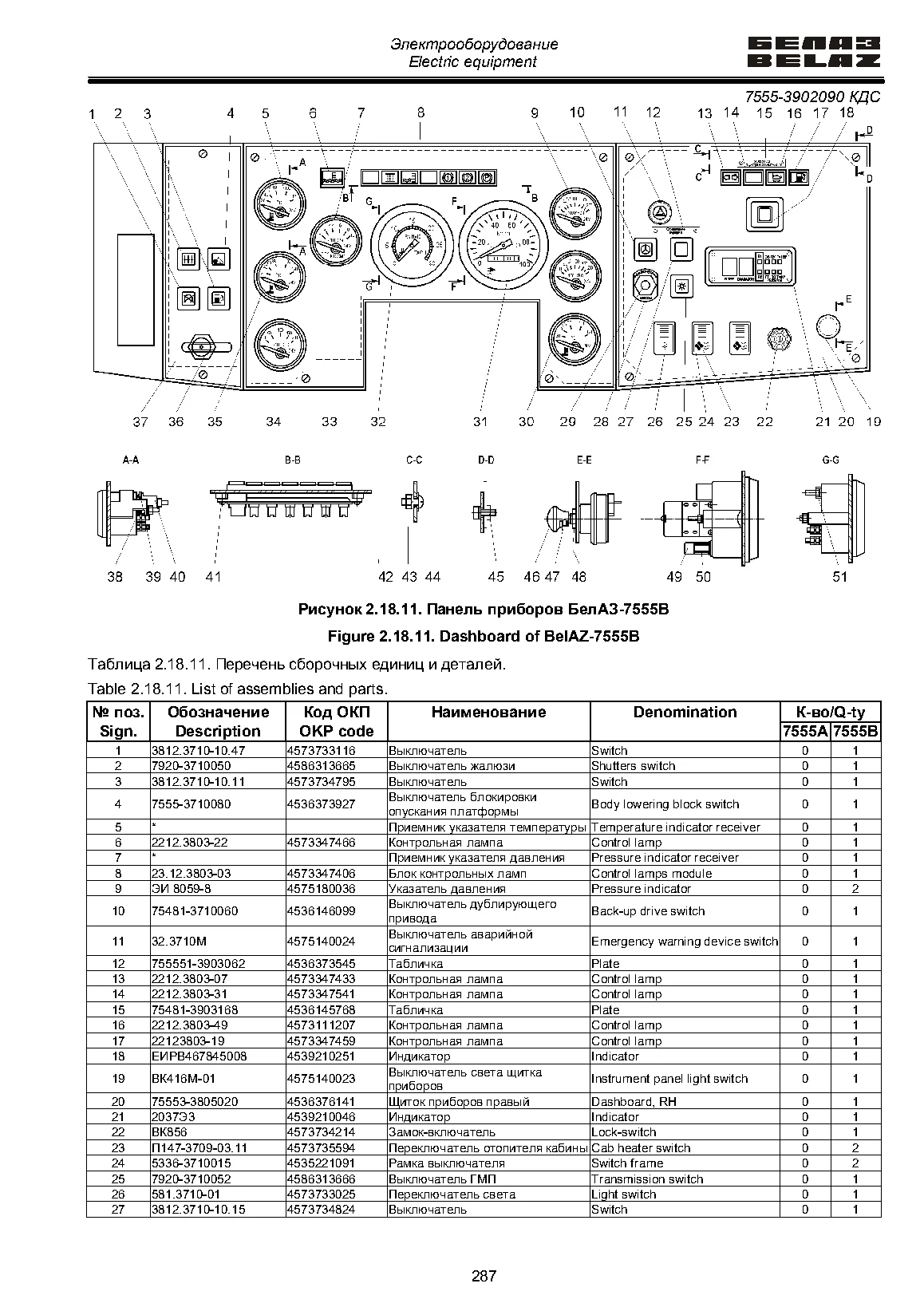

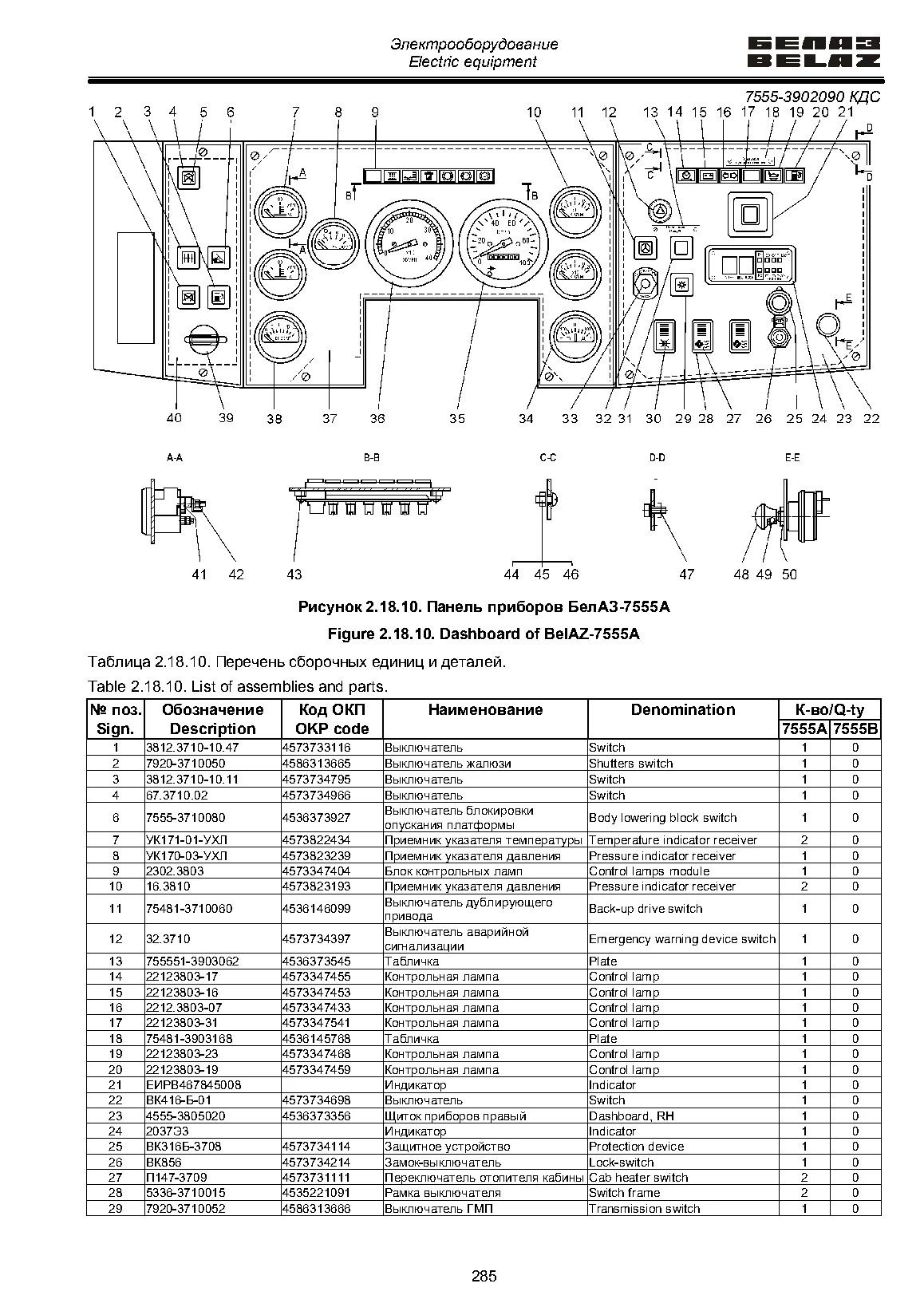

Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
Схемы узла
Выбрано: 0Отметьте нужные позиции.
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7555А-5325020-10 | Крышка боковая | 1 | Подробнее ↗ | |
| 2 | 7555А-5325790 | Фиксатор | 1 | Подробнее ↗ | |
| 3 | 7555А-5325452-10 | Каркас панели приборов | 1 | Подробнее ↗ | |
| 4 | 7555А-5325470-10 | Заглушка каркаса правая | 1 | Подробнее ↗ | |
| 5 | 7555А-5325471-10 | Заглушка каркаса левая | 1 | Подробнее ↗ | |
| 6 | 7555А-5325490 | Заглушка каркаса | 1 | Подробнее ↗ | |
| 7 | 7555А-5325540-10 | Держатель правый | 1 | Подробнее ↗ | |
| 8 | 7555А-5325604 | Держатель боковой | 1 | Подробнее ↗ | |
| 9 | 7555А-5325620-10 | Держатель средний | 1 | Подробнее ↗ | |
| 10 | 7555А-5325660-10 | Держатель левый | 1 | Подробнее ↗ | |
| 11 | 7555А-5325700 | Накладка левая | 1 | Подробнее ↗ | |
| 12 | 7555А-5325710 | Накладка средняя | 1 | Подробнее ↗ | |
| 13 | 7555А-5325720-10 | Накладка правая | 1 | Подробнее ↗ | |
| 14 | 7555А-5325124 | Корпус панели приборов | 1 | Подробнее ↗ | |
| 15 | 7555А-5325186 | Панель боковая | 1 | Подробнее ↗ | |
| 16 | 7555А-8119542-10 | Сопло | 2 | Подробнее ↗ | |
| 17 | 201452 | Болт | 1 | Подробнее ↗ | |
| 18 | 220077 | Винт | 2 | Подробнее ↗ | |
| 19 | 220109 | Винт | 4 | Подробнее ↗ | |
| 20 | 224624 | Винт | 4 | Подробнее ↗ | |
| 21 | 240620 | Винт | 16 | Подробнее ↗ | |
| 22 | 250508 | Гайка | 23 | Подробнее ↗ | |
| 23 | 252003 | Шайба | 2 | Подробнее ↗ | |
| 24 | 252004 | Шайба | 7 | Подробнее ↗ | |
| 25 | 252037 | Шайба | 12 | Подробнее ↗ | |
| 26 | 252133 | Шайба | 2 | Подробнее ↗ | |
| 27 | 252134 | Шайба | 19 | Подробнее ↗ | |
| 28 | 252135 | Шайба | 1 | Подробнее ↗ | |
| 29 | 342515 | Шайба | 1 | Подробнее ↗ |
