7555В-1300010
Установка системы охлаждения двигателя
Внутренний ID: 13860Позиций в составе: 208
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13

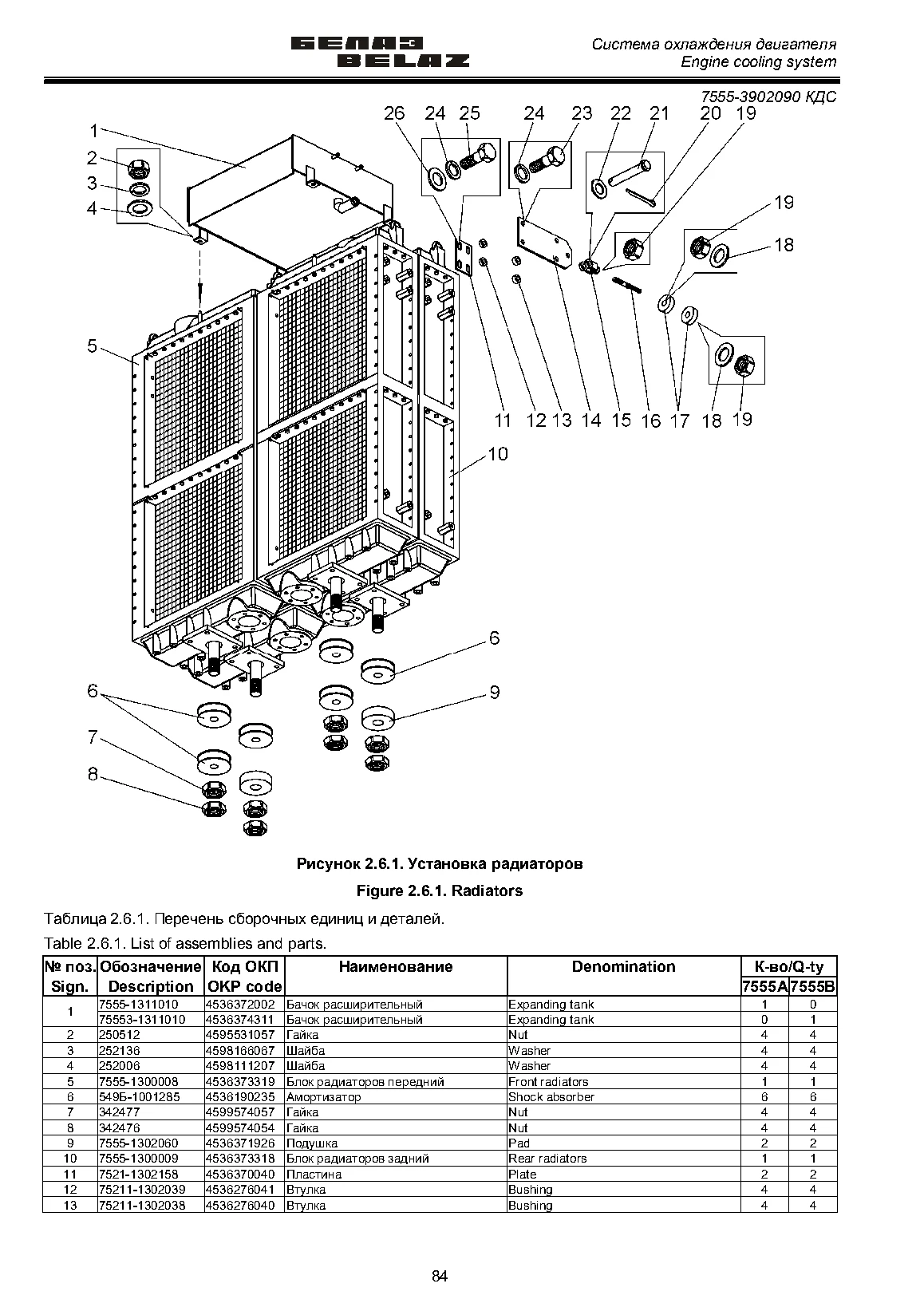

Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
Схемы узла
Установка радиаторовУстановка кожуха вентилятораУстановка трубопроводов системы охлаждения двигателяУстановка пароотводных трубок
Выбрано: 0Отметьте нужные позиции.
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 6 | 549Б-1001285 | Амортизатор | 6 | Подробнее ↗ | |
| 5 | 7555-1300008 | Блок радиаторов | 1 | Подробнее ↗ | |
| 10 | 7555-1300009 | Блок радиаторов | 1 | Подробнее ↗ | |
| 37959 | 75553-1303031 | Труба | 1 | Подробнее ↗ | |
| 37960 | 75553-1303042 | Труба | 1 | Подробнее ↗ | |
| 37961 | 7555G-1303060 | Труба | 1 | Подробнее ↗ | |
| 37962 | 7555В-1303060 | Труба | 1 | Подробнее ↗ | |
| 37963 | 75553-1303065 | Патрубок | 1 | Подробнее ↗ | |
| 37964 | 75553-1303084 | Патрубок | 2 | Подробнее ↗ | |
| 37965 | 7555В-1303084 | Патрубок | 1 | Подробнее ↗ | |
| 37967 | 754831-1303170 | Хомут | 2 | Подробнее ↗ | |
| 37968 | 7555-1303200 | Патрубок | 2 | Подробнее ↗ | |
| 37969 | 75553-1303200-10 | Патрубок | 2 | Подробнее ↗ | |
| 37970 | 7555-1303201 | Патрубок | 2 | Подробнее ↗ | |
| 37971 | 7555-1303240 | Труба | 2 | Подробнее ↗ | |
| 37972 | 75553-1303320 | Труба | 1 | Подробнее ↗ | |
| 37973 | 549А-1303350-01 | Хомут | 2 | Подробнее ↗ | |
| 37974 | 75482-1303370 | Хомут | 38 | Подробнее ↗ | |
| 37975 | 75211-1303370 | Хомут | 4 | Подробнее ↗ | |
| 37976 | 7555В-1303420 | Труба | 1 | Подробнее ↗ | |
| 37977 | 7555В-1303430 | Труба | 1 | Подробнее ↗ | |
| 27 | 500А-1304010 | Пробка | 1 | Подробнее ↗ | |
| 37979 | 7548-1305020 | Кран | 5 | Подробнее ↗ | |
| 37980 | 75553-1309010 | Кожух | 1 | Подробнее ↗ | |
| 37981 | 75553-1309035-10 | Обечайка задняя | 1 | Подробнее ↗ | |
| 37982 | 75553-1309050 | Кронштейн | 1 | Подробнее ↗ | |
| 37983 | 75553-1309110 | Кронштейн | 1 | Подробнее ↗ | |
| 37984 | 7555G-1309200 | Хомут | 4 | Подробнее ↗ | |
| 1 | 75553-1311010-10 | Бачок расширительный | 1 | Подробнее ↗ | |
| 37986 | 308764 | Хомут | 10 | Подробнее ↗ | |
| 37987 | 530-1015818 | Шланг | 1 | Подробнее ↗ | |
| 37989 | 531-1203114 | Хомут | 1 | Подробнее ↗ | |
| 16 | 7555-1302035 | Тяга | 2 | Подробнее ↗ | |
| 13 | 75211-1302038 | Втулка | 4 | Подробнее ↗ | |
| 12 | 75211-1302039 | Втулка | 4 | Подробнее ↗ | |
| 17 | 549Б-1302060 | Подушка | 4 | Подробнее ↗ | |
| 9 | 7555-1302060 | Подушка | 2 | Подробнее ↗ | |
| 11 | 7521-1302158 | Пластина | 2 | Подробнее ↗ | |
| 14 | 75211-1302159 | Пластина | 2 | Подробнее ↗ | |
| 37997 | 7555В-1303045 | Труба | 1 | Подробнее ↗ | |
| 37998 | 540-1303067 | Шланг | 5 | Подробнее ↗ | |
| 37999 | 7548-1303067 | Шланг | 19 | Подробнее ↗ | |
| 38000 | 549А-1303052 | Прокладка | 8 | Подробнее ↗ | |
| 38001 | 7555В-1303082 | Патрубок | 1 | Подробнее ↗ | |
| 38002 | 7555В-1303085 | Труба | 1 | Подробнее ↗ | |
| 38003 | 7555В-1303118 | Труба | 1 | Подробнее ↗ | |
| 38004 | 75553-1303118 | Труба | 1 | Подробнее ↗ | |
| 38005 | 75553-1303123 | Труба | 3 | Подробнее ↗ | |
| 38006 | 7555G-1303156 | Шланг соединительный | 1 | Подробнее ↗ | |
| 38007 | 75553-1303175 | Кронштейн | 1 | Подробнее ↗ | |
| 38008 | 549А-1303454 | Шланг | 1 | Подробнее ↗ | |
| 38009 | 75553-1309062 | Пластина | 1 | Подробнее ↗ | |
| 38010 | 75553-1309057 | Основание кронштейна | 1 | Подробнее ↗ | |
| 38011 | 75553-1309068 | Тяга | 1 | Подробнее ↗ | |
| 38012 | 75553-1309069 | Тяга | 1 | Подробнее ↗ | |
| 38013 | 75553-1309072 | Уплотнитель | 1 | Подробнее ↗ | |
| 38014 | 549Б-1309072-10 | Уплотнитель | 1 | Подробнее ↗ | |
| 38015 | 549Б-1309150 | Тяга | 4 | Подробнее ↗ | |
| 38016 | 7548-1311055 | Патрубок | 2 | Подробнее ↗ | |
| 15 | 540-3519138 | Вилка штока | 2 | Подробнее ↗ | |
| 38018 | 7521-8609135 | Скоба | 1 | Подробнее ↗ | |
| 38019 | 200319 | Болт | 1 | Подробнее ↗ | |
| 38020 | 201457 | Болт | 10 | Подробнее ↗ | |
| 38022 | 201458 | Болт | 60 | Подробнее ↗ | |
| 38023 | 201460 | Болт | 1 | Подробнее ↗ | |
| 38024 | 201499 | Болт | 2 | Подробнее ↗ | |
| 38025 | 201538 | Болт | 4 | Подробнее ↗ | |
| 23 | 201593 | Болт | 8 | Подробнее ↗ | |
| 25 | 201587 | Болт | 4 | Подробнее ↗ | |
| 38028 | 250510 | Гайка | 12 | Подробнее ↗ | |
| 2 | 250512 | Гайка | 14 | Подробнее ↗ | |
| 38031 | 250514 | Гайка | 4 | Подробнее ↗ | |
| 38032 | 250558 | Гайка | 4 | Подробнее ↗ | |
| 19 | 250561 | Гайка | 4 | Подробнее ↗ | |
| 38034 | 252005 | Шайба | 2 | Подробнее ↗ | |
| 4 | 252006 | Шайба | 13 | Подробнее ↗ | |
| 38036 | 252007 | Шайба | 2 | Подробнее ↗ | |
| 26 | 252016 | Шайба | 6 | Подробнее ↗ | |
| 22 | 252017 | Шайба | 2 | Подробнее ↗ | |
| 18 | 252047 | Шайба | 4 | Подробнее ↗ | |
| 38040 | 252135 | Шайба | 73 | Подробнее ↗ | |
| 3 | 252136 | Шайба | 17 | Подробнее ↗ | |
| 38042 | 252137 | Шайба | 6 | Подробнее ↗ | |
| 24 | 252138 | Шайба | 14 | Подробнее ↗ | |
| 20 | 258053 | Шплинт | 2 | Подробнее ↗ | |
| 21 | 260137 | Палец | 2 | Подробнее ↗ | |
| 38046 | 314802 | Муфта | 4 | Подробнее ↗ | |
| 8 | 342476 | Гайка | 4 | Подробнее ↗ | |
| 7 | 342477 | Гайка | 4 | Подробнее ↗ | |
| 38051 | 342515 | Шайба | 20 | Подробнее ↗ | |
| 38052 | 344525 | Угольник | 1 | Подробнее ↗ | |
| 38053 | 344810 | Гайка | 4 | Подробнее ↗ | |
| 38054 | 379053 | Угольник | 5 | Подробнее ↗ | |
| 38055 | 002542 | Прокладка | 1 | Подробнее ↗ | |
| 38056 | 002558 | Прокладка | 2 | Подробнее ↗ | |
| 38057 | 3201287 | Стопор | 1 | Подробнее ↗ | |
| 38058 | 007122 | Кольцо | 1 | Подробнее ↗ | |
| 38059 | 007612 | Болт | 1 | Подробнее ↗ | |
| 38060 | 007615 | Болт | 8 | Подробнее ↗ | |
| 38061 | 007618 | Болт | 4 | Подробнее ↗ | |
| 38062 | 008124 | Шайба | 8 | Подробнее ↗ | |
| 38063 | 008126 | Шайба | 4 | Подробнее ↗ | |
| 38064 | 008128 | Шайба | 1 | Подробнее ↗ | |
| 68877 | 75553-1303336 | Труба | 1 | Подробнее ↗ |
