7555А-2402010
Передача главная со стояночным тормозом
Внутренний ID: 13805Позиций в составе: 105
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555E-00000107555E-0000010-017555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13

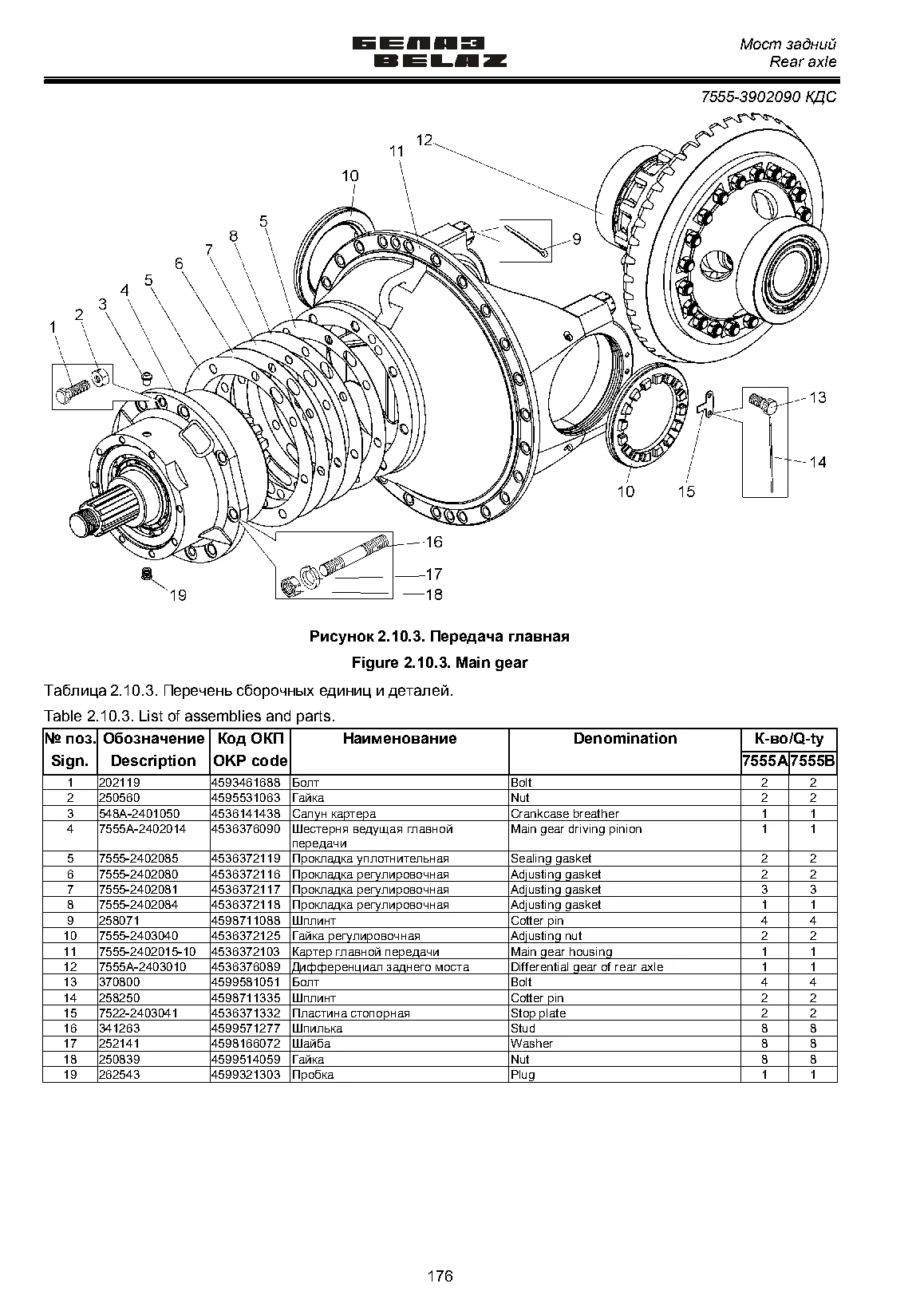

Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
Схемы узла
Выбрано: 0Отметьте нужные позиции.
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 15 | 540А-3519190-01 | Сапун | 1 | Подробнее ↗ | |
| 1 | 7555А-2402014 | Шестерня ведущая главной передачи в сборе | 1 | Подробнее ↗ | |
| 3 | 7555-2402015-10 | Картер главной передачи в сборе | 1 | Подробнее ↗ | |
| 65442 | 540С-2402052 | Сальник | 1 | Подробнее ↗ | |
| 65444 | 7555-3507010-10 | Суппорт стояночного тормоза | 1 | Подробнее ↗ | |
| 65445 | 7555-3507015 | Колодка стояночного тормоза с накладками | 2 | Подробнее ↗ | |
| 65446 | 7555-3507050 | Барабан стояночного тормоза с фланцем | 1 | Подробнее ↗ | |
| 65447 | 7555-2201066 | Кольцо стопорное | 1 | Подробнее ↗ | |
| 65448 | 540-1731052 | Шайба | 1 | Подробнее ↗ | |
| 65449 | 7523-2402038 | Втулка цанговая | 1 | Подробнее ↗ | |
| 65450 | 7555-2402047 | Прокладка картера подшипников | 1 | Подробнее ↗ | |
| 65451 | 7548-2402079 | Шайба | 2 | Подробнее ↗ | |
| 5 | 7555-2402080-10 | Прокладка регулировочная | 2 | Подробнее ↗ | |
| 6 | 7555-2402081-10 | Прокладка регулировочная | 3 | Подробнее ↗ | |
| 7 | 7555-2402084-10 | Прокладка регулировочная | 1 | Подробнее ↗ | |
| 8 | 7555-2402085-10 | Прокладка регулировочная | 2 | Подробнее ↗ | |
| 9 | 7555-2403040 | Гайка регулировочная | 2 | Подробнее ↗ | |
| 4 | 7522-2403041 | Пластина стопорная | 2 | Подробнее ↗ | |
| 65458 | 7555-3507042 | Пружина | 2 | Подробнее ↗ | |
| 65459 | 500-3501037 | Пружина | 1 | Подробнее ↗ | |
| 65460 | 7555-3507102-01 | Держатель | 6 | Подробнее ↗ | |
| 65461 | 7555-3507109 | Ролик | 2 | Подробнее ↗ | |
| 65462 | 500-3501136-05 | Рычаг регулировочный стояночного тормоза в сборе | 1 | Подробнее ↗ | |
| 65463 | 549-3401268 | Шайба опорная | 2 | Подробнее ↗ | |
| 65464 | 7555-3507022-10 | Ось колодок | 1 | Подробнее ↗ | |
| 65465 | 549А-3507111 | Кулак разжимной левый | 1 | Подробнее ↗ | |
| 65466 | 549А-3507116 | Шплинт пружинный | 1 | Подробнее ↗ | |
| 65467 | 549А-3507150 | Диск | 1 | Подробнее ↗ | |
| 65468 | 549А-3507151 | Диск | 1 | Подробнее ↗ | |
| 65469 | 548А-3507182 | Кронштейн | 1 | Подробнее ↗ | |
| 65470 | 201454 | Болт | 6 | Подробнее ↗ | |
| 65471 | 201587 | Болт | 2 | Подробнее ↗ | |
| 65472 | 201593 | Болт | 2 | Подробнее ↗ | |
| 16 | 202119 | Болт | 2 | Подробнее ↗ | |
| 17 | 250560 | Гайка | 2 | Подробнее ↗ | |
| 65475 | 252135 | Шайба | 6 | Подробнее ↗ | |
| 65476 | 252136 | Шайба | 1 | Подробнее ↗ | |
| 65477 | 252138 | Шайба | 10 | Подробнее ↗ | |
| 11 | 252141 | Шайба | 8 | Подробнее ↗ | |
| 18 | 262543 | Пробка | 1 | Подробнее ↗ | |
| 13 | 258071 | Шплинт | 4 | Подробнее ↗ | |
| 65481 | 258055 | Шплинт | 2 | Подробнее ↗ | |
| 14 | 258250 | Шплинт | 2 | Подробнее ↗ | |
| 65483 | 340378 | Болт | 6 | Подробнее ↗ | |
| 10 | 340035 | Болт | 8 | Подробнее ↗ | |
| 65485 | 340526 | Болт | 8 | Подробнее ↗ | |
| 65486 | 342393 | Гайка | 1 | Подробнее ↗ | |
| 12 | 370800 | Болт | 4 | Подробнее ↗ | |
| 65488 | 258252 | Шплинт | 1 | Подробнее ↗ | |
| 65489 | 340370 | Болт | 2 | Подробнее ↗ | |
| 65490 | 1.2-105x138-3 | Манжета | 1 | Подробнее ↗ | |
| 2 | 7555А-2403010 | Дифференциал в сборе | 1 | Подробнее ↗ |
