Автокаталог БЕЛАЗ

Автокаталог БЕЛАЗ и МоАЗ

Полный каталог
узлов и деталей

Поиск по номеру, переход от модели к узлу и просмотр деталей, которые входят в сборку.

← Назад в каталогДругие детали и крепёж

75551-3572140

Ротор со ступицей

Внутренний ID: 13553Позиций в составе: 4

Применяется на моделях

7547754717547375473-MMOT754747547D754817548A7548D7555D-00000107555D-0000010-017555D-0000010-047555В-00000107555В-0000010-017555В-0000010-047555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13

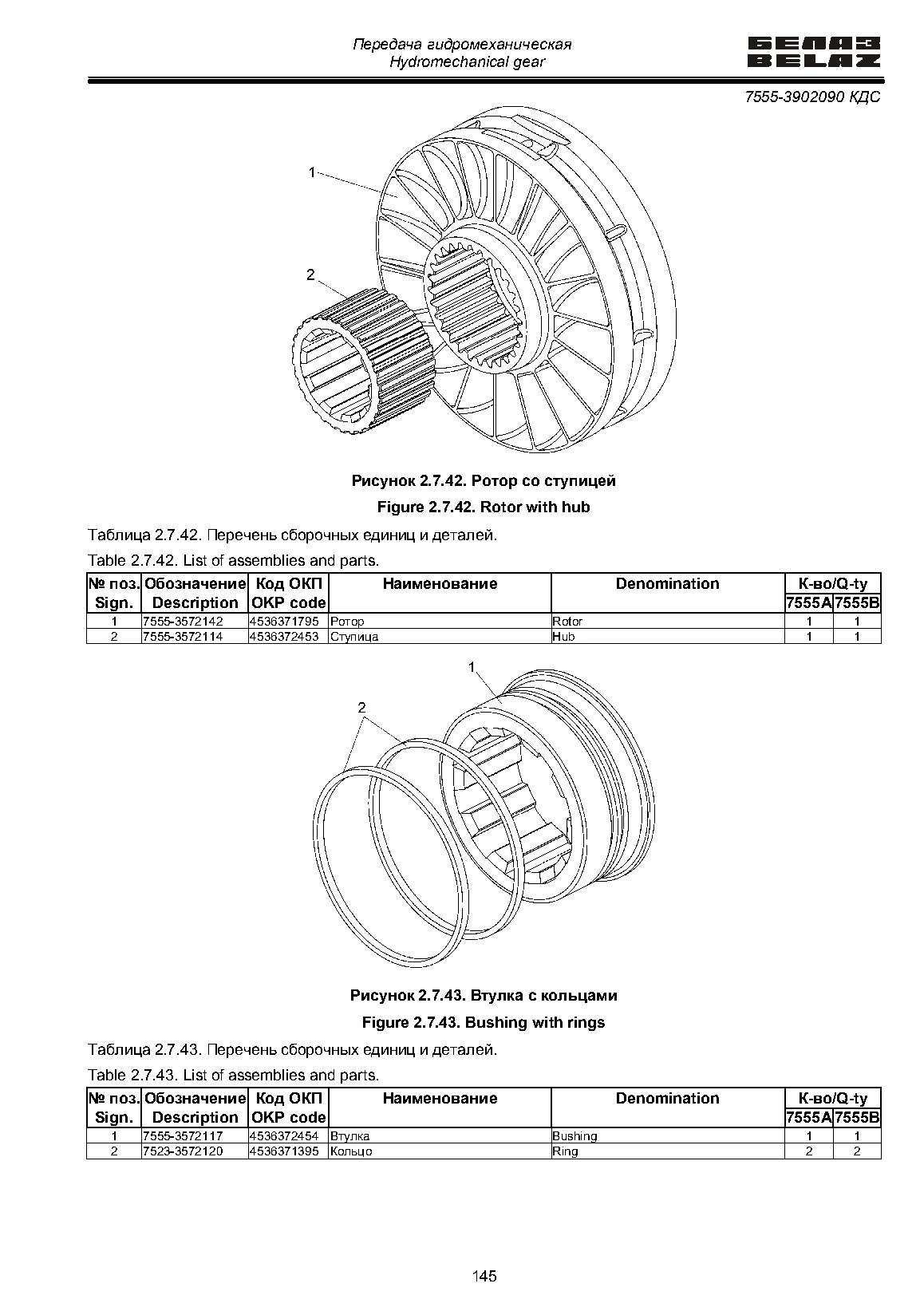

Схема из печатного каталога

Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.

Ротор со ступицей
Ротор со ступицейКаталог деталей БЕЛАЗ-7555А/7555В · рисунок 2.7.42Открыть крупно →

Схемы узла

Вид 1

Нажмите номер позиции
Расположение и номера перенесены из автокаталога.

Выбрано: 0Отметьте нужные позиции.

Состав узла

ВыбратьПоз.НомерНаименованиеКол.Карточка
17555-3572114Ступица1Подробнее ↗
27555-3572142Ротор1Подробнее ↗

Входит в состав

7547-1701002-01Коробка передачОткрыть ↗75473-1701002-20Коробка передачОткрыть ↗75481-1701002-01Коробка передачОткрыть ↗75551-1701002-01Коробка передачОткрыть ↗
