7555-1709021
Картер гидротрансформатора
Внутренний ID: 12931Позиций в составе: 12
Применяется на моделях
7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555E-00000107555E-0000010-017555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13

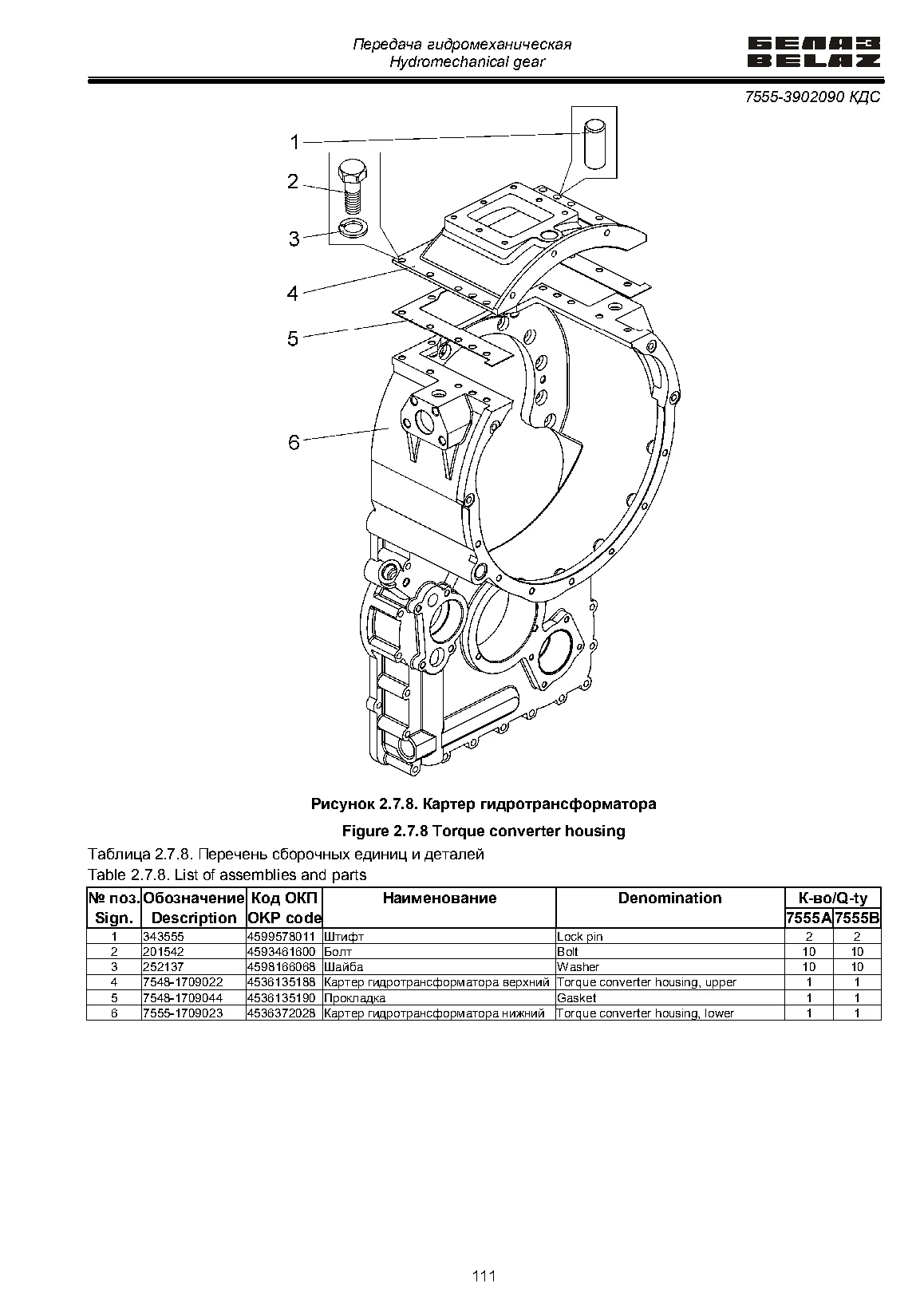

Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
Схемы узла
Выбрано: 0Отметьте нужные позиции.
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 343555 | Штифт | 2 | Подробнее ↗ | |
| 2 | 201542 | Болт | 10 | Подробнее ↗ | |
| 3 | 252137 | Шайба | 10 | Подробнее ↗ | |
| 4 | 7548-1709022 | Картер гидротрансформатора верхний | 1 | Подробнее ↗ | |
| 5 | 7548-1709044 | Прокладка | 1 | Подробнее ↗ | |
| 6 | 7555-1709023 | Картер гидротрансформатора нижний | 1 | Подробнее ↗ |
