7555-1138060
Фильтр топливный
Внутренний ID: 12855Позиций в составе: 10
Применяется на моделях
754747555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555E-00000107555E-0000010-017555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-1378227823

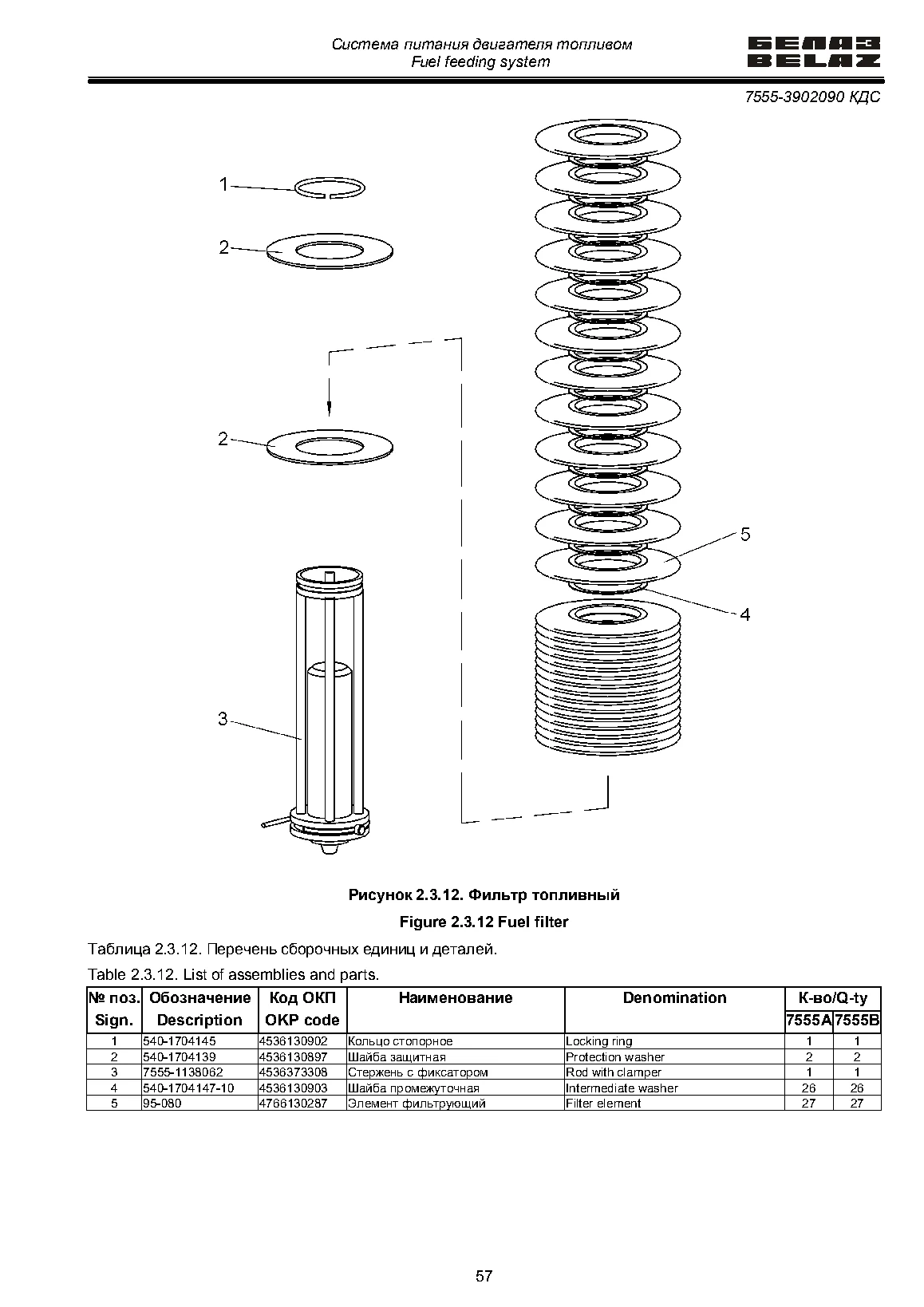

Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
Схемы узла
Выбрано: 0Отметьте нужные позиции.
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 1 | 7555-1138062 | Стержень с фиксатором | 1 | Подробнее ↗ | |
| 2 | 540-1704139 | Шайба | 2 | Подробнее ↗ | |
| 3 | 540-1704145 | Кольцо стопорное | 1 | Подробнее ↗ | |
| 4 | 540-1704147-10 | Шайба промежуточная | 26 | Подробнее ↗ | |
| 5 | 95-080 | Элемент фильтрующий | 27 | Подробнее ↗ |
