75481-3444010-30
Колонка рулевого управления
Внутренний ID: 11847Позиций в составе: 44
Применяется на моделях
75131-000001075131-0000010-0175131-0000010-0275131-0000010-0375131-0000010-0475131-0000010-0975131-0000010-1075131-0000010-1275131-0000010-1475303(ТЭД-6)75303(ЭД-136)75306-000001075306-0000010-0175306-0000010-0275306-0000010-0375306-0000010-0475306-0000010-0575306-0000010-0675306-0000010-0775306-0000010-0875306-0000010-0975404754067540D7540А7540В7547754717547375473-MMOT754747547D75481754837548A7548D7555D-00000107555D-0000010-017555D-0000010-047555D-0000010-057555D-0000010-067555E-00000107555E-0000010-017555В-00000107555В-0000010-017555В-0000010-047555В-0000010-057555В-0000010-067555В-0000010-097555В-0000010-117555В-0000010-127555В-0000010-13

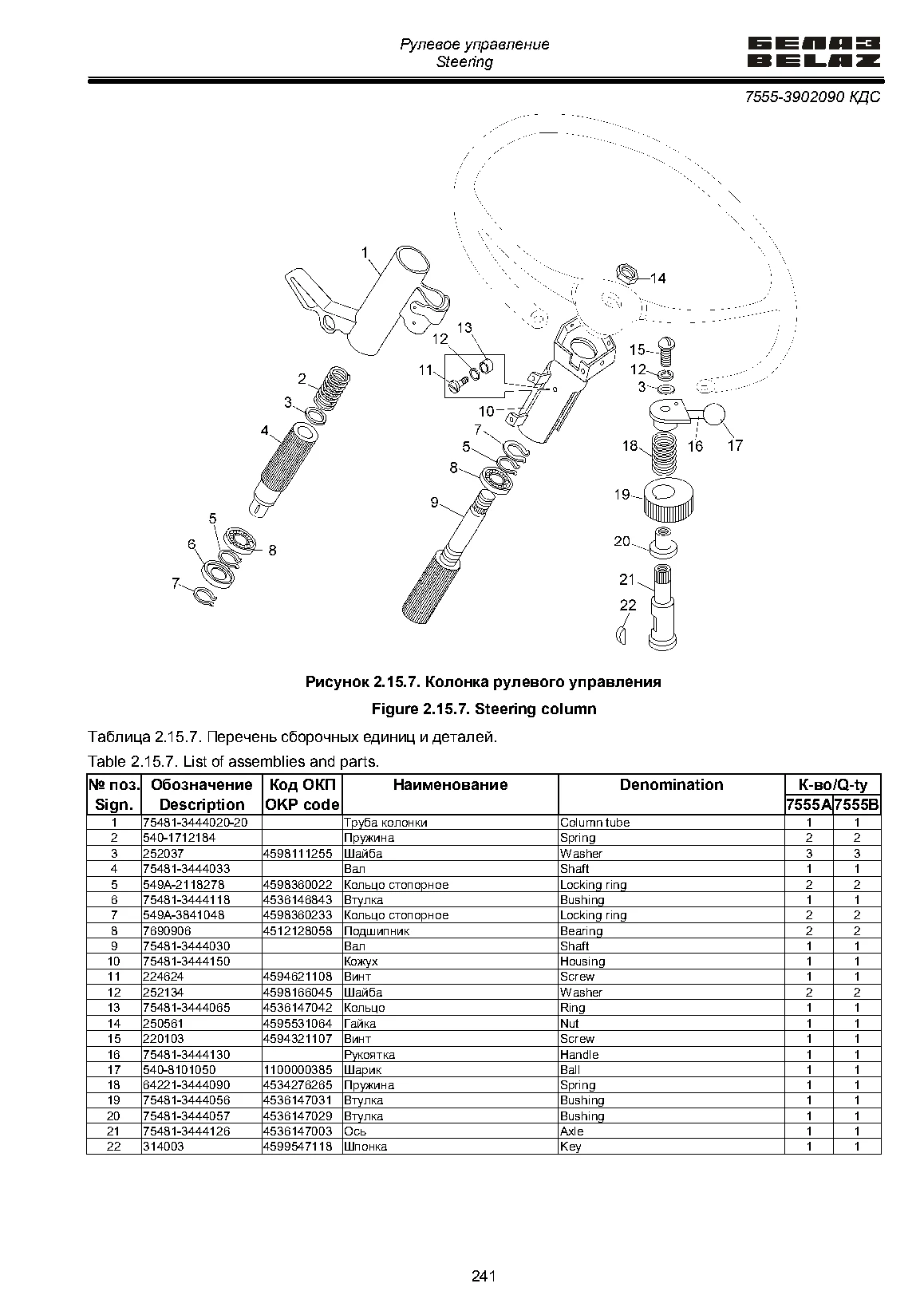

Схема из печатного каталога
Чертёж показывает расположение деталей в узле. Номера и количество проверяйте по таблице состава ниже.
Схемы узла
Выбрано: 0Отметьте нужные позиции.
Состав узла
| Выбрать | Поз. | Номер | Наименование | Кол. | Карточка |
|---|---|---|---|---|---|
| 2 | 75481-3444020-40 | Труба колонки | 1 | Подробнее ↗ | |
| 3 | 75481-3444030-10 | Вал | 1 | Подробнее ↗ | |
| 10 | 75481-3444130 | Рукоятка | 1 | Подробнее ↗ | |
| 11 | 75481-3444150-10 | Кожух | 1 | Подробнее ↗ | |
| 12 | 540-1712184 | Пружина | 2 | Подробнее ↗ | |
| 13 | 549А-2118278 | Кольцо | 2 | Подробнее ↗ | |
| 4 | 75481-3444033-10 | Вал | 1 | Подробнее ↗ | |
| 5 | 75481-3444056-10 | Втулка | 1 | Подробнее ↗ | |
| 6 | 75481-3444057 | Втулка | 1 | Подробнее ↗ | |
| 7 | 75481-3444065 | Кольцо | 1 | Подробнее ↗ | |
| 8 | 64221-3444090 | Пружина | 1 | Подробнее ↗ | |
| 1 | 75481-3444118 | Втулка | 1 | Подробнее ↗ | |
| 9 | 75481-3444126 | Ось | 1 | Подробнее ↗ | |
| 14 | 549А-3841048 | Кольцо | 2 | Подробнее ↗ | |
| 15 | 540-8101050 | Шарик | 1 | Подробнее ↗ | |
| 21 | 1000906 | Подшипник | 2 | Подробнее ↗ | |
| 16 | 220103 | Винт | 1 | Подробнее ↗ | |
| 17 | 224624 | Винт | 1 | Подробнее ↗ | |
| 18 | 250561 | Гайка | 1 | Подробнее ↗ | |
| 19 | 252037 | Шайба | 3 | Подробнее ↗ | |
| 20 | 252134 | Шайба | 2 | Подробнее ↗ | |
| 22 | 314003 | Шпонка | 1 | Подробнее ↗ |
